Bolt dalam Konkrit: Pemilihan Penambat, Laluan Beban dan Kawalan Kakisan

Krew plat asas pada projek pertengahan mempunyai empat bolt penambat untuk dipasang. Satu lubang terkena rebar, satu terletak berhampiran tepi papak, dan yang ketiga berada di kawasan basah berhampiran dok pemuatan. Semua bolt adalah diameter dan gred yang sama, tetapi risiko pemasangan tidak sama. Itulah pelajaran pertama tentang bolt dalam konkrit: keluli hanya satu pembolehubah. Benam, keadaan lubang, jarak tepi, tork, dan perlindungan kakisan menentukan sama ada sambungan berkelakuan seperti yang direka bentuk.

Bagi pembeli dan jurutera, soalan praktikalnya bukanlah "bolt mana yang paling kuat?" Ia adalah "bolt yang manakah boleh dipasang, diperiksa dan diselenggara dalam konkrit ini?" Perbezaan itu menghalang projek daripada kegagalan tarik keluar, masalah rayapan dan kerja semula peringkat akhir.

Bagaimana Bolt Memindahkan Beban dalam Konkrit

Penambat konkrit membawa tegangan, ricih, atau gabungan kedua-duanya. Ketegangan menarik bolt dari konkrit; ricih menolaknya ke tepi. Plat asas dalam keadaan terangkat mungkin memuatkan sauh dalam ketegangan, manakala tiang pagar atau peralatan tergelincir sering memuatkannya dalam ricih. Ketegangan dan ricih gabungan memerlukan semakan interaksi, bukan semakan berasingan ditambah bersama.

Hantar di tempat sauh

Baut tuang di tempat diletakkan sebelum konkrit mengeras. Ia adalah biasa untuk tiang struktur, tapak jentera, dan pendirian keluli kerana sauh tertanam dalam tuang dan boleh diperiksa sebelum penempatan konkrit. Tukar ganti ialah penyelarasan: templat sauh, bolt tahan dan konflik saluran mesti diselesaikan sebelum trak tiba.

ASTM F1554 Hot-Dip Galvanized Carbon Steel Anchor Bolt Lihat pilihan bolt penambat ini untuk penambat struktur, dengan pembinaan keluli karbon, kemasan tergalvani celup panas dan spesifikasi dan rawatan permukaan yang boleh disesuaikan. Lihat Produk →

Untuk bolt anchor struktur, ASTM F1554 ialah keluarga spesifikasi biasa, dengan gred meliputi tahap kekuatan yang berbeza. Galvanizing hot-dip selalunya ditentukan untuk keadaan terdedah atau lembap, tetapi ketebalan salutan dan kesesuaian benang mesti diperiksa kerana galvanizing mengubah sampul benang.

Sauh selepas dipasang

Sauh selepas dipasang are drilled and set after concrete has cured. Mechanical expansion anchors transfer load through friction and bearing; undercut anchors use a mechanical key beneath the surface; adhesive anchors bond a threaded rod or stud into a cleaned hole. Screw anchors are a separate family and rely on thread engagement in the concrete.

• Pengembangan mekanikal: cepat dipasang, sensitif kepada diameter lubang dan jarak tepi.
• Undercut: lebih baik untuk konkrit retak dan getaran dalam banyak konfigurasi yang diuji, tetapi memerlukan perkakas khusus.
• pelekat: bagus untuk jarak rapat dan kerja pengubahsuaian, tetapi pembersihan lubang dan prestasi mengawal masa.
• Sauh skru: cekap untuk beban yang lebih ringan, bukan pengganti penambat struktur yang layak.

Cast-in-Place vs Post-Installed Bolts: Data Pemilihan

Perbandingan di bawah ialah skrin perolehan dan kejuruteraan, bukan pengganti reka bentuk penambat khusus projek. Pilihan yang tepat bergantung pada kotak beban, keadaan konkrit, akses pemeriksaan dan laporan penilaian di belakang produk.

Pembolehubah Tersembunyi yang Menggerakkan Kapasiti Penambat

Jadual kapasiti penambat boleh kelihatan tepat, tetapi pembolehubah tapak kerja menentukan sama ada jadual tersebut digunakan. Kedalaman benam dan jarak tepi boleh dilihat; pembersihan lubang, kelembapan konkrit, dan disiplin tork tidak. Carta bar di bawah ialah indeks sensitiviti ilustrasi untuk mod kegagalan biasa, bukan hasil ujian.

Dalam amalan, benam dan jarak tepi adalah keputusan peringkat reka bentuk. Pembersihan lubang dan tork adalah keputusan medan. Itulah sebabnya penambat yang betul secara teknikal masih boleh gagal dalam pemeriksaan: reka bentuk menganggap lubang yang dibersihkan dan sepana tork yang ditentukur, tetapi krew menggunakan berus sekali dan meneka tork.

Tempat Bolt dalam Konkrit Digunakan

Permintaan tidak tersebar sama rata merentas jenis sauh. Campuran di bawah mencerminkan kategori projek tipikal yang memacu pemilihan penambat konkrit; ia bukan tinjauan pasaran.

Urutan Pemilihan dan Pemasangan Praktikal

Urutan berulang menghalang kebanyakan masalah utama. Ia juga memberikan perolehan asas yang jelas untuk membandingkan sebut harga, kerana dua pembekal mungkin menawarkan diameter yang sama pada tahap prestasi yang sangat berbeza.

1. Tentukan kes beban: ketegangan, ricih, atau gabungan; statik, seismik atau getaran; sementara atau kekal.
2. Sahkan konkrit: ketebalan, kekuatan, keadaan retak atau tidak retak, dan sama ada sauh berada berhampiran tepi atau sendi.
3. Pilih keluarga sauh: cast-in-place untuk kerja struktur baharu; mekanikal atau pelekat untuk pemasangan semula; undercut di mana konkrit retak atau getaran memerlukannya.
4. Semak laporan penilaian: sahkan penambat layak untuk keadaan konkrit, arah beban, dan kategori seismik.
5. Nyatakan perlindungan kakisan: Galvanizing hot-dip, penyaduran zink, keluli tahan karat, atau sistem bersalut mesti sepadan dengan kelas pendedahan.
6. Pemasangan kawalan: diameter lubang, kaedah penggerudian, pembersihan, tork, dan masa penyembuhan harus ada dalam senarai semak pemeriksaan.
7. Periksa dan dokumen: rekod benam, tork, kebersihan lubang, dan sebarang sisihan medan sebelum menutup kerja.

Untuk sambungan keluli-ke-konkrit yang menggunakan bolt berkekuatan tinggi, semak semula keperluan pemasangan dan ujian bolt berkekuatan tinggi sebelum meluluskan pernyataan kaedah.

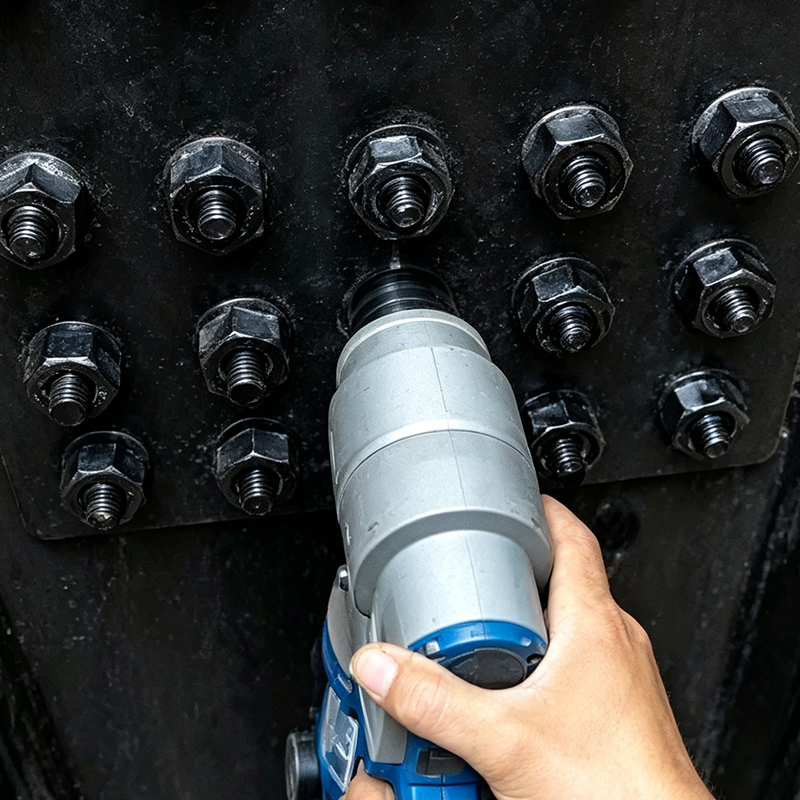

ASTM F1852 A325 Bolt Pusing-Off Hex Heavy Semak bolt struktur kawalan tegangan ini untuk pemasangan keluli, menampilkan pintail yang dicukur untuk pengesahan pramuat visual dan pembinaan keluli karbon biasa. Lihat Produk →

Untuk pemasangan keluli berstruktur, bolt pusing dan nat hex berat sering dinyatakan sebagai sistem. Mencampurkan komponen dari lot yang berbeza tanpa mengesahkan keserasian boleh menimbulkan masalah tork dan kesesuaian benang yang hanya muncul semasa ereksi.

Nota Penyelenggaraan, Pemeriksaan dan Pematuhan

Penambat konkrit tidak bebas penyelenggaraan. Bolt penambat terdedah dalam struktur tempat letak kereta, tapak marin dan loji makanan memerlukan pemeriksaan berkala untuk kakisan, kacang longgar dan konkrit retak di sekeliling penambat. Bolt yang tergalvani semasa pemasangan masih boleh terhakis pada benang yang rosak atau pada titik sentuhan logam yang tidak serupa.

• Periksa tork selepas penyembuhan dan selepas peristiwa dinamik utama. Jangan anggap tork pemasangan kekal sah selama-lamanya.
• Periksa keretakan konkrit. Retakan garis rambut berhampiran penambat tepi boleh menukar mod kegagalan daripada ketegangan keluli kepada pecah konkrit.
• Lindungi daripada gandingan galvanik. Asingkan keluli tahan karat dan karbon di mana terdapat kelembapan dan pendedahan klorida.
• Simpan rekod. Jenis penambat, nombor laporan penilaian, benam, tork, salutan dan pemasang harus dapat dikesan.
• Sahkan pematuhan. Spesifikasi projek mungkin merujuk kepada keperluan kod bangunan ICC-ES, ETA, ASTM atau tempatan; sauh mesti sepadan dengan skop yang dinyatakan.

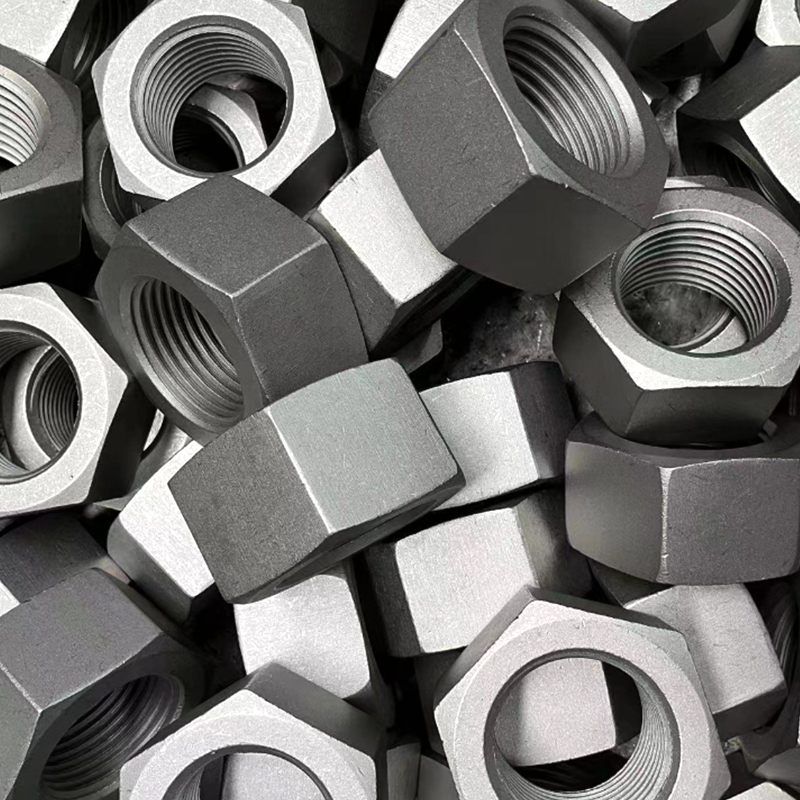

Kacang Hex Heavy Hitam ASTM A194 B7 Pertimbangkan nat hex berat ini untuk dipasangkan dengan bolt keluli aloi B7 dalam bebibir suhu tinggi, tekanan tinggi dan penyambung kapal tekanan, dengan penyesuaian OEM/ODM tersedia. Lihat Produk →

Untuk perhimpunan sauh tersuai, OEM/ODM anchor dan program stud boleh menyelaraskan gred bolt, panjang benang, salutan dan muat nat sebelum sauh pertama dihantar. Penyelarasan bahagian hadapan itu biasanya lebih murah daripada menyelesaikan benang atau salutan yang tidak padan di tapak.
