Gambaran keseluruhan simbol dan standard benang biasa

I. Simbol benang biasa
①npt (Thread Pipa Kebangsaan): Benang paip tirus Amerika yang standard dengan sudut benang 60 °, yang biasa digunakan untuk aplikasi tujuan umum.
②pt (Thread Pipa Tapered Standard British): Benang thread 55 ° Thread Taper digunakan secara meluas untuk pengedap. Benang paip British adalah benang halus untuk mengekalkan kekuatan, kerana benang kasar yang lebih dalam melemahkan diameter luar paip.
③pf (benang paip selari): Jenis benang lurus yang digunakan dalam sambungan paip.
④g (Whitworth Pipe Thread): 55 ° benang paip pengedap tidak threaded dalam keluarga Whitworth. "G" mewakili benang paip silinder, di mana variasi 55 ° dan 60 ° didasarkan pada aplikasi fungsi tertentu.
⑤zg (benang paip tirus): Jenis benang kerucut yang biasa dijumpai dalam kelengkapan paip air, yang dahulunya dilambangkan sebagai RC dalam piawaian kebangsaan China yang lebih tua.
⑥Metric vs. Inch Threads: Perbezaan utama adalah perwakilan -benang logam menggunakan padang (jarak antara benang), manakala benang Amerika dan British ditakrifkan oleh benang per inci (TPI). Thread metrik mempunyai profil 60 ° sama rata, benang British profil isosceles 55 °, dan benang Amerika profil 60 °. Benang metrik diukur dalam milimeter, sedangkan benang British dan Amerika mengikuti unit imperial.
⑦PIPE Threads: Terutamanya digunakan dalam sambungan saluran paip, memastikan kesesuaian yang ketat antara benang dalaman dan luaran. Tersedia dalam kedua -dua bentuk lurus dan tirus, diameter nominal merujuk kepada saiz saluran paip, dengan diameter utama benang sebenar melebihi saiz nominal ini.
⑧nominal diameter (mis., 1/4, 1/2, 1/8 inci): Nilai -nilai ini menunjukkan saiz thread dalam sistem standard British, diukur dalam inci.

Ii. Piawaian benang di negara yang berbeza
Standard Thread Inci Unified yang diterima pakai secara meluas di negara-negara berasaskan inci, sistem thread ini termasuk tiga siri: Thread kasar (UNC), benang halus (UNL), dan thread halus tambahan (UNFF), dengan siri pitch tetap tambahan (UN).
Kaedah Penandaan: Diameter Thread - Threads Per Inch - Kod Siri - Gred Ketepatan.
Contoh:
Thread kasar: 3/8-16UNC -2A
Thread halus: 3/8-24unf -2a
Benang halus tambahan: 3/8-32unff -2a
Padang berterusan: 3/8-20un -2a
Nombor pertama (mis., 3/8) mewakili diameter utama benang dalam inci, yang ditukar kepada metrik dengan mendarab dengan 25.4 (mis., 3/8 × 25.4 = 9.525mm).
Nombor kedua mewakili bilangan benang per inci.
Kod siri (UNC, UNF, UNFF, UN) mentakrifkan jenis thread.
Dua aksara terakhir (mis., 2a) menunjukkan gred ketepatan benang.
Penukaran benang paip selari 55 ° yang berasal dari siri berasaskan inci, benang ini digunakan secara meluas di seluruh dunia untuk mengangkut cecair, gas, dan sambungan pendawaian elektrik. Walau bagaimanapun, negara -negara yang berbeza menggunakan sebutan yang berbeza, yang harus ditukar mengikut jadual perbandingan antarabangsa.
Penukaran benang paip 55 ° Thread ini mempunyai sudut benang 55 ° dengan nisbah 1:16 tirus. Mereka digunakan secara meluas di seluruh dunia, tetapi setiap negara mempunyai sebutan yang berbeza, yang boleh dirujuk dalam jadual penukaran yang sepadan.
Penukaran benang paip 60 ° yang memaparkan sudut benang 60 ° dan nisbah 1:16 tirus, benang paip ini digunakan dalam industri alat mesin China, serta di A.S. dan bekas Kesatuan Soviet. China pada asalnya menunjuk mereka sebagai "k," kemudian berubah menjadi "Z," dan kini mematuhi piawaian "Npt". Jadual rujukan menyediakan persamaan penamaan rentas negara.
Penukaran benang trapezoid 55 ° Thread ini mempunyai profil 30 ° dan bersatu di peringkat antarabangsa. Penamaan mereka tetap konsisten di seluruh negara.

Ii. Piawaian benang di negara yang berbeza
1. Standard benang inci yang ditunaikan
Diadopsi secara meluas di negara-negara berasaskan inci, sistem thread ini termasuk tiga siri: Thread kasar (UNC), benang halus (UNL), dan thread halus tambahan (UNFF), dengan siri pitch tetap tambahan (UN).
Kaedah Penandaan: Diameter Thread - Threads Per Inch - Kod Siri - Gred Ketepatan.
Contoh:
Thread kasar: 3/8-16UNC -2A
Thread halus: 3/8-24unf -2a
Benang halus tambahan: 3/8-32unff -2a
Padang berterusan: 3/8-20un -2a
Nombor pertama (mis., 3/8) mewakili diameter utama benang dalam inci, yang ditukar kepada metrik dengan mendarab dengan 25.4 (mis., 3/8 × 25.4 = 9.525mm).
Nombor kedua mewakili bilangan benang per inci.
Kod siri (UNC, UNF, UNFF, UN) mentakrifkan jenis thread.
Dua aksara terakhir (mis., 2a) menunjukkan gred ketepatan benang.

2. Konversi benang paip selari 55 °
Berasal dari siri berasaskan inci, benang ini digunakan secara meluas di seluruh dunia untuk mengangkut cecair, gas, dan sambungan pendawaian elektrik. Walau bagaimanapun, negara -negara yang berbeza menggunakan sebutan yang berbeza, yang harus ditukar mengikut jadual perbandingan antarabangsa.

3. Konversi benang paip 55 ° Tapered
Benang ini mempunyai sudut benang 55 ° dengan nisbah tirus 1:16. Mereka digunakan secara meluas di seluruh dunia, tetapi setiap negara mempunyai sebutan yang berbeza, yang boleh dirujuk dalam jadual penukaran yang sepadan.

4. Konversi Benang Pipa 60 ° Tapered
Mempunyai sudut benang 60 ° dan nisbah 1:16 tirus, benang paip ini digunakan dalam industri alat mesin China, serta di A.S. dan bekas Kesatuan Soviet. China pada asalnya menunjuk mereka sebagai "k," kemudian berubah menjadi "Z," dan kini mematuhi piawaian "NPT". Jadual rujukan menyediakan persamaan penamaan rentas negara.

5. Konversi benang trapezoid 55 °
Benang ini mempunyai profil 30 ° dan bersatu di peringkat antarabangsa. Penamaan mereka tetap konsisten di seluruh negara.

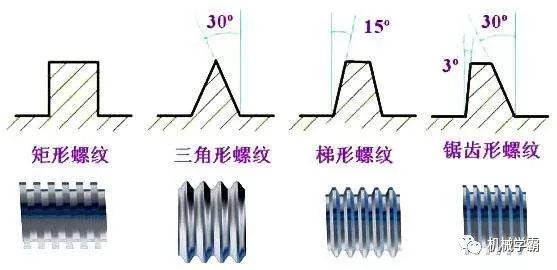

Iii. Klasifikasi Thread
Bergantung pada penggunaan benang, mereka boleh dibahagikan kepada:
1. Sistem benang metrik antarabangsa
Benang yang diterima pakai oleh CNS Standard Kebangsaan kami. Bahagian atas benang adalah rata, mudah diputar, dan bahagian bawah benang berbentuk arka untuk meningkatkan kekuatan benang. Sudut benang adalah 60 darjah, dan spesifikasi diwakili oleh benang metrik M. boleh dibahagikan kepada padang kasar dan halus. Perwakilan ini seperti M8x1.25. (M: kod, 8: diameter nominal, 1.25: padang).
2. Benang standard Amerika
Bahagian atas dan akar benang adalah rata, dan kekuatannya lebih baik. Sudut benang juga 60 darjah, dan spesifikasi diwakili oleh bilangan gigi per inci. Jenis benang ini boleh dibahagikan kepada tiga tahap: padang kasar (NC); padang halus (NF); Pitch halus tambahan (NEF). Perwakilan itu seperti 1/2-10nc. (1/2: diameter luar; 10: bilangan gigi per inci; kod NC).
3. Thread bersatu

Dibangunkan bersama oleh Amerika Syarikat, United Kingdom, dan Kanada, ia adalah benang British yang paling biasa digunakan.

Sudut benang juga 60 darjah, dan spesifikasi dinyatakan dalam bilangan gigi per inci. Jenis benang ini boleh dibahagikan kepada benang kasar (UNC), benang halus (UNL), dan benang halus tambahan (UNEF). Perwakilan adalah 1/2-10UNC. (1/2: diameter luar; 10: bilangan gigi per inci; kod UNC).

4. Thread Sharp V

Bahagian atas dan akar kedua -duanya menunjuk, dengan kekuatan yang lemah, dan ia tidak sering digunakan. Sudut benang adalah 60 darjah.

5. Whitworth Thread

Benang yang diterima pakai oleh Standard Kebangsaan British. Sudut benang adalah 55 darjah, dan simbolnya adalah "W". Sesuai untuk pembuatan rolling. Perwakilannya ialah W1/2-10 (1/2: diameter luar; 10: bilangan gigi per inci; kod W).
6. Thread Knuckle
Ia adalah thread standard yang ditetapkan oleh Jerman DIN. Ia sesuai untuk menyambungkan mentol lampu dan hos getah. Simbolnya ialah "Rd".
7. Benang paip
Ia adalah benang yang digunakan untuk mengelakkan kebocoran dan sering digunakan untuk menyambungkan kelengkapan paip gas atau cecair. Sudut benang adalah 55 darjah. Ia boleh dibahagikan kepada benang paip lurus dengan kod "P.S., N.P.S." dan benang paip serong dengan kod "N.P.T.". Tapernya adalah 1:16, iaitu, 3/4 inci setiap kaki.
8. Benang persegi
Ia mempunyai kecekapan penghantaran yang tinggi, kedua hanya untuk benang bola, tetapi ia tidak boleh diselaraskan dengan kacang selepas dipakai, yang merupakan kelemahannya. Ia biasanya digunakan untuk skru di vises dan benang kren.

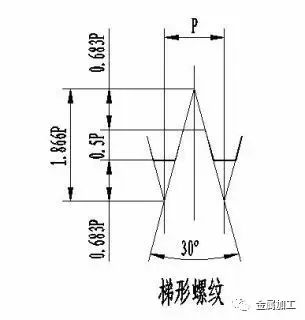

9. Thread trapezoid
Ia juga dipanggil thread acme. Kecekapan penghantaran sedikit lebih rendah daripada benang persegi, tetapi ia boleh diselaraskan dengan kacang selepas dipakai. Sudut benang metrik adalah 30 darjah dan sudut benang imperial adalah 29 darjah. Umumnya digunakan untuk skru plumbum bubut. Simbolnya adalah "tr".

10. Buttress Thread
Juga dikenali sebagai benang serong, ia hanya sesuai untuk penghantaran satu arah. Seperti bicu skru, penekan, dan lain -lain. Simbol adalah "bu".
11. Bola Bola
Ia adalah benang dengan kecekapan penghantaran terbaik. Sukar untuk mengeluarkan dan mempunyai kos yang sangat tinggi. Ia digunakan dalam jentera ketepatan. Seperti skru plumbum alat mesin CNC.
Petunjuk bolt British
LH 2n 5/8 × 3 - 13UNC -2A
(1) LH adalah benang kiri (RH adalah benang kanan, yang boleh ditinggalkan).
(2) 2n thread double-thread.
(3) 5/8 British Thread, diameter luar 5/8 ".
(4) 3 bolt panjang 3 ".
(5) 13 benang mempunyai 13 gigi per inci.
(6) UNC Unified Standard Thread Pitch kasar.
(7) Tahap ke -2 sesuai, thread luaran (3: ketat; 2: medium fit; 1: loose fit) a: thread luaran (boleh ditinggalkan), b: benang dalaman.

Benang Imperial
Saiz benang imperial biasanya dinyatakan sebagai bilangan benang per inci panjang benang, yang disebut sebagai "benang per inci", yang sebenarnya adalah timbal balik padang. Sebagai contoh, benang dengan 8 benang per inci mempunyai padang 1/8 inci.
