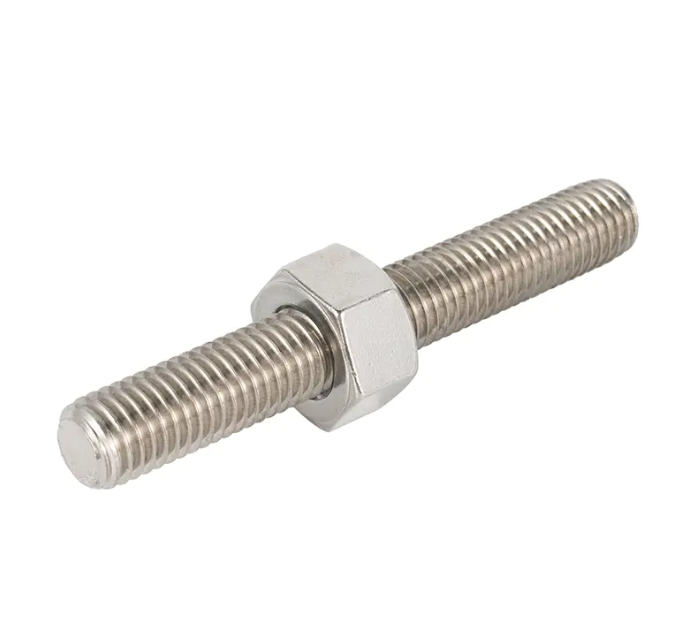

Rod Berulir B7 untuk Minyak dan Gas: Panduan Spesifikasi & Pemilihan Gred ASTM A193

Sambungan bebibir pada saluran paip minyak tekanan tinggi tidak gagal dengan amaran. Tekanan terbina, kitaran suhu, media menghakis menyentuh setiap permukaan — dan apabila pengikat kurang berprestasi, akibatnya adalah serta-merta dan teruk. Itulah sebabnya jurutera dan pasukan perolehan dalam minyak dan gas, petrokimia dan penjanaan kuasa tidak mencapai rod berulir keluli karbon standard apabila menentukan sambungan bolt kritikal. Mereka tentukan Rod berulir ASTM A193 Gred B7 dan bolt stud — dan telah berbuat demikian selama beberapa dekad, kerana bahan tersebut memperoleh spesifikasi setiap masa.

Artikel ini menerangkan perkara yang menjadikan B7 sebagai pilihan lalai untuk pengancing tekanan tinggi, di mana ia digunakan merentasi rantaian nilai minyak dan gas, cara ia dibandingkan dengan gred alternatif dan perkara yang perlu disahkan sebelum membuat pesanan perolehan pukal.

Mengapa Rod Berulir Standard Tidak Boleh Mengendalikan Keadaan Perkhidmatan Minyak dan Gas

Kebanyakan rod berulir industri diperbuat daripada keluli karbon rendah atau sederhana dan berprestasi dengan pasti dalam persekitaran suhu sederhana kering — bingkai pembinaan, lekap jentera, penyokong dulang kabel elektrik. Ini adalah keadaan di mana kekuatan tegangan adalah malar dan kakisan boleh diurus dengan salutan zink.

Perkhidmatan minyak dan gas adalah berbeza dalam setiap dimensi. Peralatan kepala telaga, bebibir saluran paip, dan bolt vesel tekanan beroperasi pada suhu yang boleh melebihi 400°C. Tekanan dalaman dalam reaktor penghidrogenan mencapai ratusan bar. Media — minyak mentah, gas proses penapisan, hidrogen sulfida, kondensat berasid — menyerang permukaan secara berterusan. Dan akibat kegagalan sendi bukanlah kurungan rak yang longgar; ia adalah kebocoran proses, insiden keselamatan atau penutupan yang menelan kos ratusan ribu dolar setiap hari.

Keluli karbon standard kehilangan kekuatan tegangan dengan cepat melebihi 200°C, tidak dinilai untuk perkhidmatan kapal tekanan, dan menghakis dengan cepat tanpa perlindungan permukaan yang merosot dari semasa ke semasa. Had ini tidak boleh diterima dalam perboltingan minyak dan gas. rod benang dan produk stud direka bentuk untuk menuntut aplikasi industri adalah satu-satunya titik permulaan yang sesuai untuk kelas perkhidmatan ini.

Apakah itu ASTM A193 Gred B7 dan Mengapa Ia Menjadi Lalai Industri

ASTM A193 ialah spesifikasi pentadbir untuk bahan bolting keluli aloi dan keluli tahan karat untuk perkhidmatan suhu tinggi atau tekanan tinggi. Gred B7 ialah gred yang paling banyak digunakan dalam spesifikasi tersebut. Ia menamakan keluli aloi kromium-molibdenum — biasanya AISI 4140 atau 4142 — yang telah dipadamkan dan dibaja untuk mencapai gabungan kekuatan, keliatan dan rintangan haba yang tepat.

Proses quench-and-temper bukanlah penamat pilihan. Ia adalah mekanisme yang menyampaikan prestasi B7. Memanaskan keluli kepada suhu austenizing, pelindapkejutan cepat dalam minyak atau air, kemudian pembajaan pada suhu rendah terkawal menapis struktur mikro dan memberikan kekuatan tegangan, kekuatan hasil dan kemuluran yang diperlukan oleh standard ASTM. Tanpa rawatan ini, keluli aloi yang sama tidak akan memenuhi spesifikasi.

Kekerasan maksimum adalah sama pentingnya dengan yang minimum. Kekerasan pengehadan pada 35 HRC mengawal kerentanan kepada peretasan hidrogen dan retakan kakisan tegasan — mod kegagalan yang penting dalam persekitaran yang mengandungi hidrogen atau hidrogen sulfida basah. Untuk gambaran keseluruhan penuh rangka kerja spesifikasi, panduan teknikal mengenai pengelasan bahan bolting ASTM A193 menyediakan konteks berguna mengenai liputan gred dan latar belakang sejarah.

kami Rod berulir ASTM A193 B7 diperakui untuk keperluan perkhidmatan tekanan tinggi dihasilkan dengan spesifikasi penuh dengan laporan ujian bahan tersedia bagi setiap lot pengeluaran.

Aplikasi Utama: Di mana Bolt Stud B7 Ditentukan dalam Minyak dan Gas

Batang berulir B7 dan bolt stud muncul di seluruh rantaian nilai minyak dan gas, daripada peralatan penggerudian hulu hingga pemprosesan penapisan hiliran. Perkara biasa sentiasa sama: tekanan tinggi, suhu tinggi atau pendedahan kimia yang agresif — biasanya ketiga-tiganya serentak.

Sambungan bebibir saluran paip

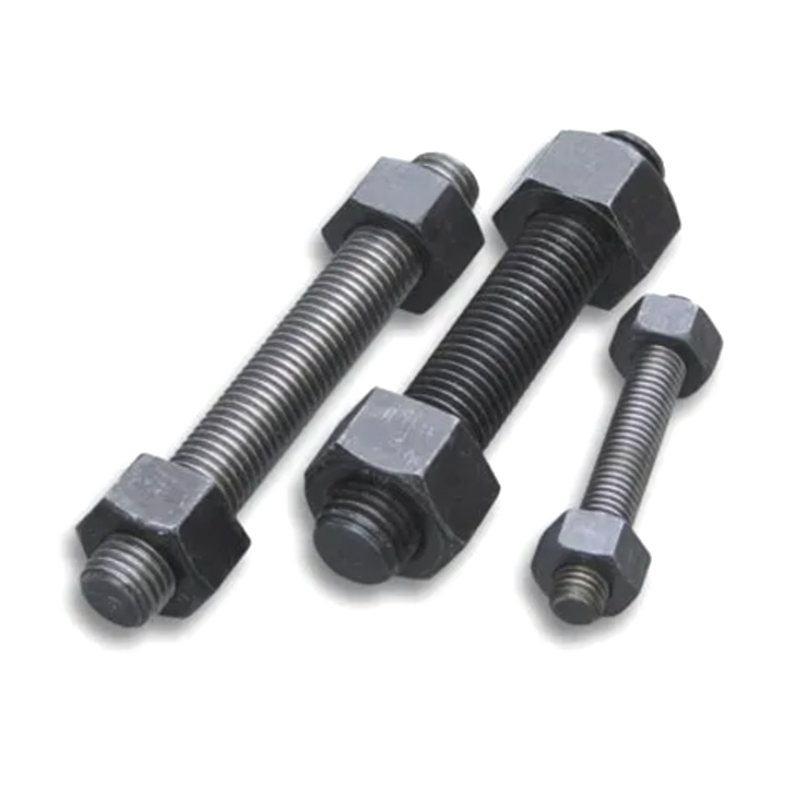

Setiap sambungan bebibir pada saluran paip minyak atau gas tekanan tinggi adalah titik kebocoran yang berpotensi. Bolt stud B7, dipasangkan dengan nat hex berat ASTM A194 Gred 2H, ialah sistem pengikat standard untuk bebibir ASME B16.5 dalam Kelas 600, Kelas 900 dan ke atas. Gabungan ini memberikan beban bolt yang diperlukan untuk meletakkan gasket secara seragam dan mengekalkan pengedap melalui tekanan dan suhu berbasikal sepanjang hayat operasi saluran paip.

Bejana tekanan dan reaktor penghidrogenan

Reaktor penghidrogenan penapisan beroperasi pada tekanan separa hidrogen yang boleh mencapai 200 bar atau lebih, pada suhu melebihi 300°C. Bolting yang mengelak bebibir reaktor mesti mengekalkan daya pengapit pada suhu tanpa kelonggaran rayapan yang akan membuka sambungan. Pengekalan kekuatan hasil B7 pada suhu tinggi — jauh lebih baik daripada keluli karbon standard — menjadikannya bahan yang dinyatakan dalam kod kapal ASME Bahagian VIII untuk perkhidmatan ini.

Peralatan kepala telaga dan sambungan manifold

Di kepala telaga, pemasangan pokok Krismas dan sambungan manifold ialah sambungan berbolted yang mesti menahan tekanan lubang telaga sepanjang hayat pengeluaran telaga. Bolt stud B7 menyediakan kapasiti tegangan untuk peralatan dinilai API 6A dan ASME sambil mengekalkan kestabilan dimensi dalam ayunan suhu yang luas antara ambien permukaan dan suhu bendalir yang dihasilkan.

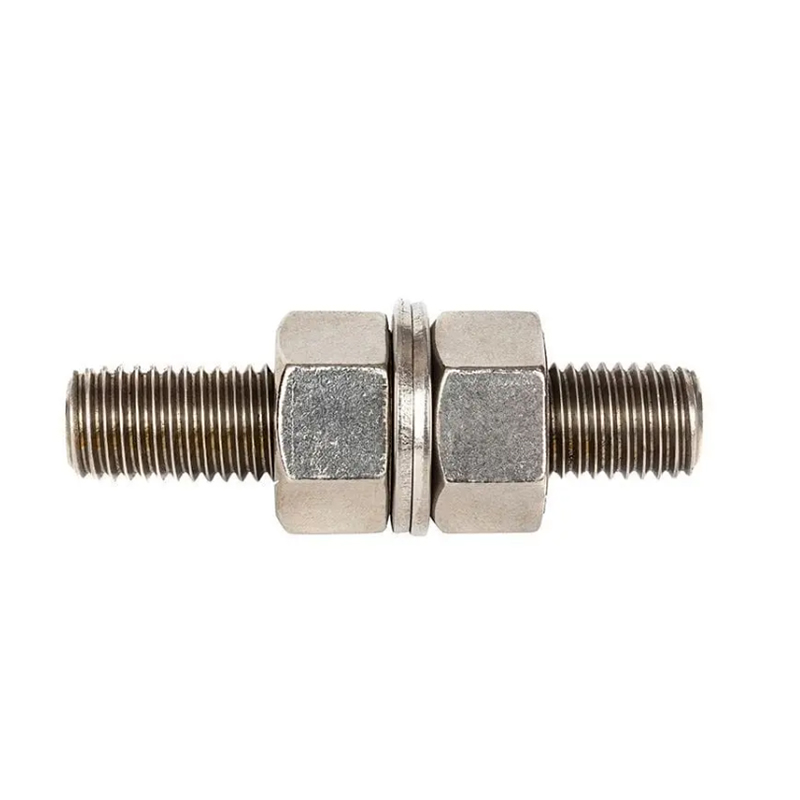

Infrastruktur kriogenik LNG

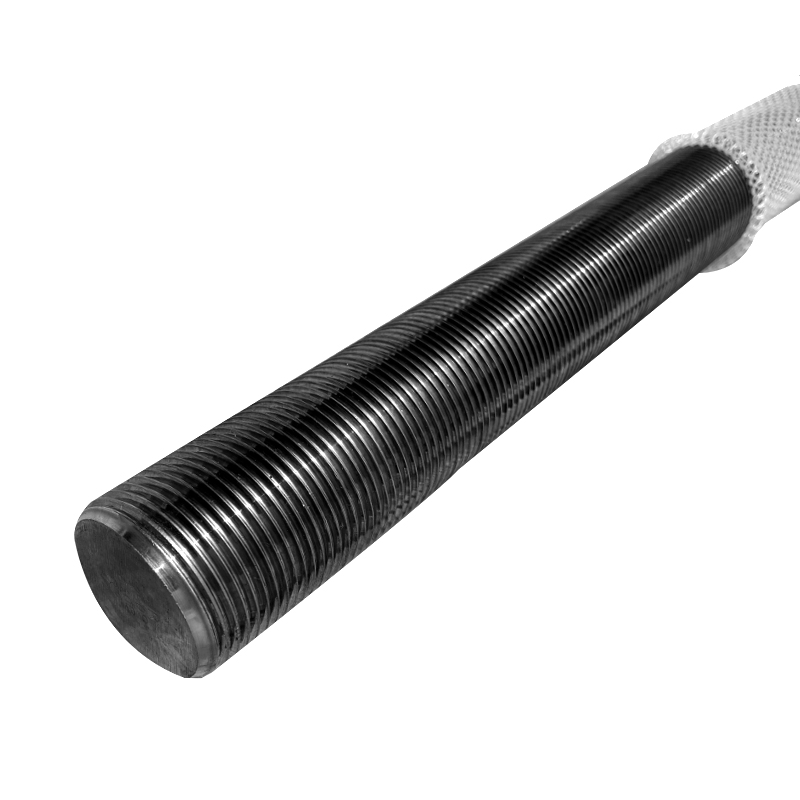

Peralatan penyimpanan dan pemindahan LNG memberikan cabaran yang bertentangan: sejuk melampau berbanding haba. Keluli aloi B7 standard kehilangan keliatan impak pada suhu sub-sifar, itulah sebabnya aplikasi LNG memerlukan gred yang berbeza. Untuk perkhidmatan ini, kami Rod berulir ASTM A320 L7 diperakui untuk perkhidmatan kriogenik dan suhu rendah adalah spesifikasi yang betul — direka bentuk mengikut keperluan keliatan impak yang tidak ditangani oleh B7.

Alternatif B7 lwn. Kekuatan Tinggi: Memilih Gred yang Tepat

B7 ialah pilihan yang tepat untuk kebanyakan bolting minyak dan gas tekanan tinggi, tetapi ia bukan pilihan yang tepat untuk setiap aplikasi. Memahami masa untuk menentukan varian atau alternatif menghalang kedua-dua spesifikasi yang kurang dan kos yang tidak diperlukan.

B7 lwn. Gred 8 (A354 BD)

A354 Gred BD mempunyai kekuatan tegangan yang lebih tinggi daripada B7 — sekitar 150 ksi minimum berbanding 125 ksi — dan merupakan standard untuk casis automotif dan aplikasi struktur berat pada suhu ambien. Perbezaan utama ialah rintangan haba. B7 mengekalkan kekuatan bermakna sehingga kira-kira 450°C; Keluli aloi gred 8 tidak. Untuk perkhidmatan bebibir minyak dan gas pada suhu tinggi, B7 ialah spesifikasi yang betul tanpa mengira perbandingan kekuatan tegangan. Gred 8 sesuai untuk perboltingan struktur suhu ambien di mana kekuatan statik maksimum adalah kekangan reka bentuk.

B7 lwn. B7M (persekitaran perkhidmatan masam)

B7M ialah varian kekerasan rendah aloi yang sama, dihasilkan kepada maksimum 22 HRC berbanding 35 HRC B7. Kekerasan yang lebih rendah dengan ketara mengurangkan kerentanan kepada keretakan tegasan sulfida (SSC) dalam persekitaran yang mengandungi hidrogen sulfida basah — keadaan yang ditakrifkan dalam NACE MR0175/ISO 15156 sebagai "perkhidmatan masam." Jika saluran paip atau vesel mengendalikan minyak mentah masam atau gas yang mengandungi H₂S dalam fasa akueus, B7M ialah spesifikasi yang diperlukan, bukan standard B7. Pertukarannya ialah kekuatan tegangan dan hasil yang lebih rendah, yang menjejaskan reka bentuk sambungan. Standard B7 tidak boleh diterima untuk perkhidmatan masam seperti yang ditentukan; siling kekerasan terlalu tinggi.

B7 lwn. B16 (melebihi 450°C)

Untuk aplikasi di atas siling suhu B7 — reaktor pengubahsuaian tertentu, bebibir pemanas lampau stim dan bolt penjanaan kuasa suhu tinggi — ASTM A193 B16 (aloi kromium-molibdenum-vanadium) mengekalkan kekuatan pada suhu di mana B7 mula mengendur. B16 membawa premium kos yang ketara dan merupakan gred pakar; mengesahkan suhu perkhidmatan sebenar terhadap keperluan kod reka bentuk sebelum menaik taraf.

Rawatan Permukaan Yang Memanjangkan Hayat Perkhidmatan dalam Persekitaran Agresif

Komposisi keluli aloi B7 memberikan prestasi mekanikal yang sangat baik tetapi rintangan kakisan wujud yang sederhana. Dalam platform luar pesisir, penapisan pantai, persekitaran pemprosesan kimia, dan sebarang perkhidmatan dengan pendedahan kelembapan kitaran, rawatan permukaan adalah faktor utama dalam selang penyelenggaraan dan jumlah hayat perkhidmatan pemasangan pengikat.

Salutan dacromet

Dacromet ialah rawatan spesifikasi untuk stud B7 dalam persekitaran kakisan yang menuntut. Salutan - sistem kepingan zink-aluminium berasaskan air yang diawetkan pada kira-kira 300°C - menyediakan 500–1,000 jam rintangan semburan garam neutral dalam ujian piawai, dengan ketara mengatasi zink saduran elektrik. Secara kritis, Dacromet digunakan tanpa proses elektrokimia, yang bermaksud tiada penyerapan hidrogen dan tiada risiko kerosakan hidrogen. Untuk pengikat B7 berkekuatan tinggi di mana kerosakkan menjadi kebimbangan, ini penting. Ketebalan filem 8–12 mikron membolehkan benang bersalut kekal dalam kelas toleransi tanpa benang bersaiz besar yang diperlukan oleh galvanizing hot-dip.

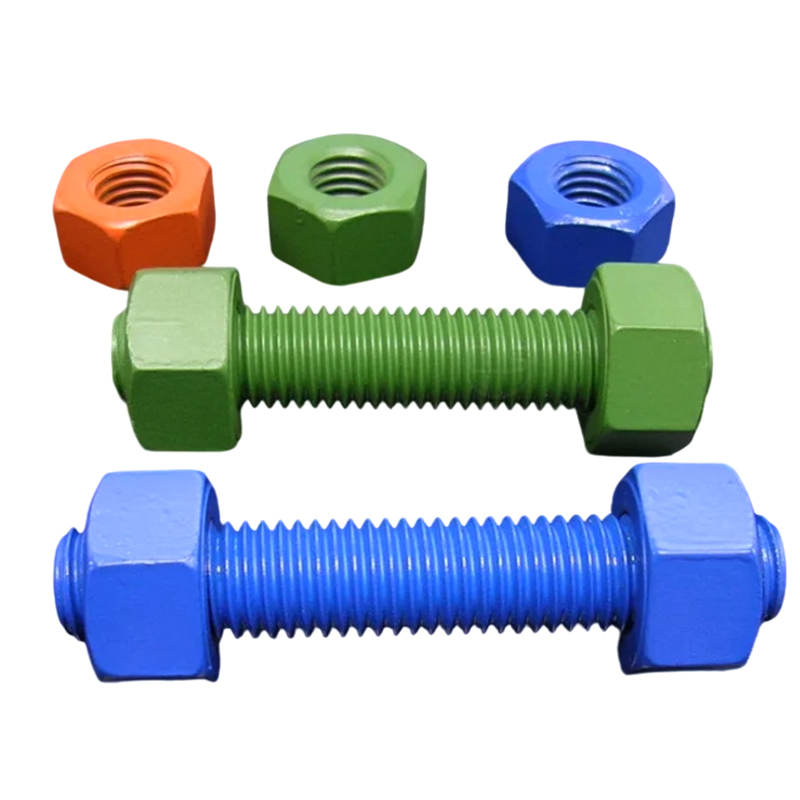

Topcoat PTFE

Lapisan PTFE yang digunakan pada Dacromet menangani isu geseran benang yang menyebabkan serakan tork semasa pemasangan pemasangan bolt stud berdiameter besar. Pekali geseran seragam pada semua stud dalam corak bebibir berbilang bolt adalah penting untuk mencapai tekanan tempat duduk gasket yang konsisten — asas sambungan bebas kebocoran. Topcoat PTFE juga mengurangkan risiko pedih pada stud berdiameter besar (M27 dan ke atas) di mana tork pemasangan adalah tinggi.

Penyaduran zink

Zink bersalut elektrik menyediakan perlindungan yang mencukupi untuk rod B7 dalam persekitaran dalaman yang sederhana atau terlindung di luar. Ia tidak dinyatakan untuk perkhidmatan luar pesisir, kemudahan pantai atau persekitaran dengan percikan kimia. Kelebihan utama ialah kos dan ketersediaan; untuk aplikasi industri berkekuatan tinggi tujuan umum di mana persekitaran pemasangan tidak agresif, B7 bersalut zink adalah pilihan yang menjimatkan.

Senarai Semak Perolehan: Perkara yang Perlu Disahkan Sebelum Memesan Batang Berulir B7

Rod berulir B7 untuk perkhidmatan peralatan tekanan terkawal memerlukan dokumentasi dan pengesahan yang melangkaui pemeriksaan dimensi dan pemeriksaan visual. Senarai semak berikut menggambarkan keperluan kualiti minimum untuk pemerolehan ke dalam minyak dan gas, petrokimia dan aplikasi penjanaan kuasa.

• Sijil ujian kilang (MTC) kepada EN 10204 3.1 atau 3.2: Sahkan komposisi kimia dan keputusan ujian mekanikal untuk haba tentu bahan yang digunakan dalam pesanan anda. B7 tanpa MTC yang disahkan tidak boleh diterima untuk perkhidmatan kritikal. Nombor haba pada sijil mesti dikesan ke lot produk fizikal.
• Rekod ujian kekerasan: Sahkan bahawa rawatan haba mencapai julat sasaran (biasanya 26–35 HRC untuk standard B7) dan tiada bahagian individu melebihi 35 HRC. Melebihi kekerasan maksimum adalah faktor risiko utama untuk retakan kakisan tegasan dalam perkhidmatan.
• Pemeriksaan tolok benang: Sahkan bahawa dimensi benang bersalut kekal dalam kelas toleransi yang ditentukan (6g untuk metrik, 2A untuk inci bersatu) selepas sebarang rawatan permukaan digunakan. Dacromet mengekalkan benang dalam toleransi; galvanizing hot-dip biasanya tidak tanpa pengejaran benang pasca salutan.
• Pengesahan gandingan kacang: Rod B7 mesti dipasangkan dengan kacang hex berat ASTM A194 Gred 2H untuk perkhidmatan berkadar penuh. kami nat hex berat untuk pemasangan rod berkekuatan tinggi dan bolt stud tersedia dalam piawaian benang yang sepadan dan rawatan permukaan untuk keserasian pemasangan yang lengkap.
• Data ujian semburan garam: Untuk Dacromet atau salutan khusus lain, minta keputusan ujian semburan garam pihak ketiga atau dalaman yang mengesahkan sistem salutan memenuhi spesifikasi rintangan kakisan yang dipersetujui sebelum penghantaran.
• Spesifikasi standard dan dimensi benang: Sahkan metrik (ISO, DIN 975/976) atau siri inci (ASME B18.31.3) benang, diameter nominal, pic dan panjang. Untuk perkhidmatan vesel tekanan, nyatakan kod reka bentuk yang berkenaan (ASME Bahagian VIII, EN 13445) supaya pembekal boleh mengesahkan pematuhan dimensi dengan keperluan panjang bolt sambungan bebibir.
• Panjang tersuai dan keupayaan OEM: Untuk projek besar dengan keperluan panjang bolt yang konsisten, memesan rod pra-potong mengurangkan masa penyediaan di tapak dan sisa bahan. Sahkan kuantiti pesanan minimum untuk panjang bukan standard dan sama ada pengeluar menawarkan pengeluaran OEM kepada lukisan atau sampel untuk keperluan geometri khusus.

Mendapatkan rod berulir B7 dan bolt stud daripada pengilang dengan keupayaan pengeluaran bersepadu — tajuk sejuk, gulungan benang, rawatan haba dan rawatan permukaan di bawah satu sistem pengurusan kualiti — menyediakan kebolehkesanan dan konsistensi kelompok yang diperlukan oleh aplikasi perkhidmatan kritikal. Untuk spesifikasi di luar julat komersial standard, keupayaan pembuatan tersuai adalah faktor penentu sama ada pembekal benar-benar boleh menyampaikan perkara yang diperlukan oleh spesifikasi kejuruteraan.
