Bolt Kepala Hex: Piawaian, Bahan, Gred & Aplikasi Perindustrian

Angkat bolt kepala hex dan anda memegang satu-satunya pengikat industri yang paling banyak digunakan di bumi. Rangka keluli, blok enjin, badan kapal, dek jambatan — profil enam sisi yang sama muncul di mana-mana, diperketatkan dengan kelas alat yang sama, dipercayai dengan beban yang akan memusnahkan sambungan yang lebih rendah. Kewujudan itu tidak disengajakan. Ia adalah hasil daripada geometri yang membungkus kelebihan mekanikal tulen ke dalam bentuk yang padat dan piawai. Tetapi ubiquity juga menimbulkan rasa puas hati: jurutera dan pembeli yang menganggap semua bolt kepala hex sebagai boleh ditukar ganti secara rutin berakhir dengan pengikat gred yang salah dalam sambungan kritikal, kegagalan kakisan dalam pemasangan luar dan ketidakpadanan dimensi yang memperlahankan pemasangan. Panduan ini berfungsi melalui lima dimensi yang sebenarnya menentukan sama ada bolt kepala hex akan berfungsi — sistem standard, bahan, gred, rawatan permukaan dan kesesuaian aplikasi — supaya anda boleh memilih dengan yakin dan bukannya kebiasaan.

Apa yang Membuatkan Bolt Kepala Hex Berbeza daripada Pengikat Lain

Kepala heksagon menyediakan enam permukaan galas rata untuk sepana atau soket. Geometri itu membolehkan aplikasi tork tinggi tanpa alat tergelincir, dan ia melakukannya menggunakan alatan yang sudah dimiliki oleh setiap bengkel, krew lapangan dan barisan pemasangan. Kunci Allen memerlukan soket ceruk; bit Torx memerlukan profil bintang yang sepadan. Kepala hex berfungsi dengan sepana hujung terbuka, sepana kotak, soket ratchet dan pemacu impak — inventori alat adalah universal dengan berkesan.

Terdapat perbezaan yang patut dipelihara antara a bolt hex dan a skru topi hex . Kedua-duanya membawa kepala enam sisi dan batang berulir luaran, tetapi skru penutup hex dibuat dengan toleransi dimensi yang lebih ketat dan termasuk muka mesin basuh di bawah kepala. Dalam amalan, bolt hex adalah pilihan yang dominan untuk pemasangan struktur dan pembinaan di mana nat menyediakan benang mengawan; skru topi hex lebih disukai dalam aplikasi jentera ketepatan di mana benang pengikat terus ke dalam lubang yang diketuk. Apabila helaian spesifikasi menyebut "bolt kepala hex," ia hampir selalu merujuk kepada kategori yang lebih luas — tetapi mengesahkan kelas toleransi sebelum membuat pesanan menghalang masalah kesesuaian hiliran.

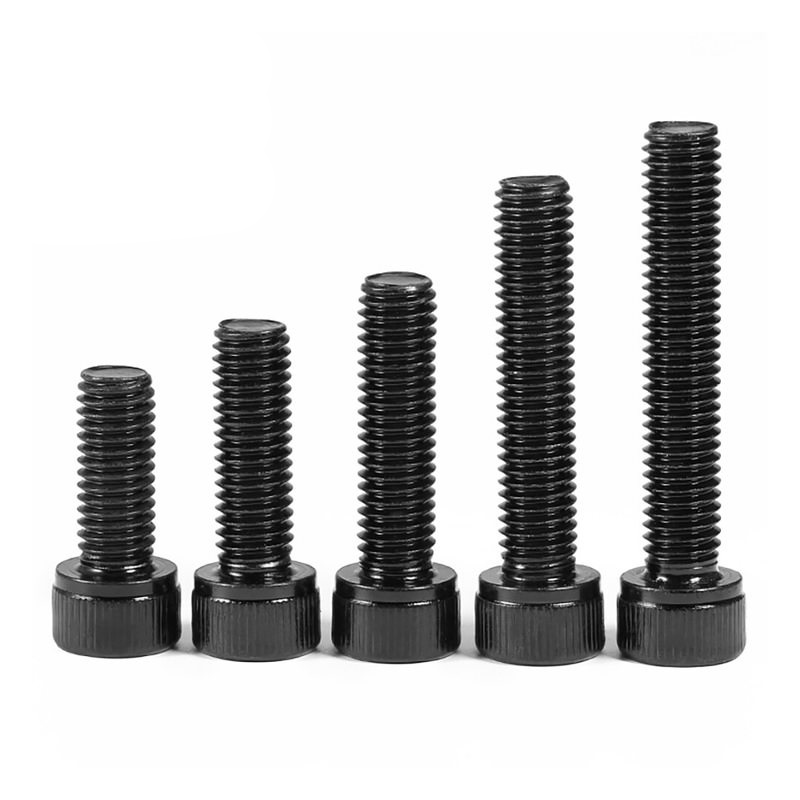

Satu lagi perbezaan: bolt hex luaran untuk aplikasi perindustrian dipacu dari bahagian luar kepala, tidak seperti skru penutup kepala soket di mana pemacu adalah dalaman. Ini penting dalam mana-mana pemasangan di mana ruang akses terhad tetapi penglibatan alat dari sisi boleh dilaksanakan — struktur keluli dan subframe automotif menjadi contoh paling jelas.

Sistem Standard: DIN, ISO dan ASME Berbanding

Tiga keluarga standard mengawal sebahagian besar bolt kepala hex dalam rantaian bekalan global. Memilih antara mereka bukanlah keputusan estetik — ia mempengaruhi saiz sepana, padang benang, kelas toleransi dan kebolehtukaran merentas sempadan.

Sistem DIN dan ISO bertindih dengan ketara dalam geometri, tetapi mereka tidak sama. Contoh praktikal: bolt M10 di bawah DIN 933 direka untuk sepana 17 mm, manakala saiz nominal yang sama di bawah ISO 4017 menggunakan sepana 16 mm. Perbezaan satu milimeter itu tidak relevan dalam bengkel dengan set sepana penuh — tetapi ia boleh menyebabkan kelewatan pemasangan di tapak kerja yang besar di mana inventori alat diseragamkan. Untuk perolehan antarabangsa, menyatakan kepada ISO adalah lalai yang lebih selamat, kerana ia menandakan jangkaan kesalingoperasian dengan jelas kepada pembekal di mana-mana negara.

Sistem ASME menggunakan diameter nominal berasaskan inci dan sama ada profil benang Unified National Coarse (UNC) atau Fine (UNF). Dalam pembinaan Amerika Utara dan khususnya dalam pelekatan bebibir minyak dan gas — di mana gred bahan ASTM bersilang dengan piawaian dimensi ASME — sistem ini kekal sebagai lalai. Pembeli yang mendapatkan sumber dari China untuk projek Amerika Utara harus secara eksplisit menyebut ASME B18.2.1 pada pesanan pembelian, kerana pengilang China lalai menggunakan metrik DIN/ISO melainkan diarahkan sebaliknya.

Pemilihan Gred Bahan dan Kekuatan

Bahan dan gred adalah keputusan berasingan yang menggabungkan satu sama lain. Bahan menentukan rintangan kakisan asas dan komposisi unsur; gred (dan rawatan haba yang berkaitan) menentukan siling prestasi mekanikal. Memilih gabungan yang salah dalam mana-mana arah — terlebih menentukan menambah kos yang tidak perlu, kurang menentukan mewujudkan risiko kegagalan — adalah salah satu ralat perolehan yang paling biasa dalam pengikat industri.

Keluli karbon gred 8.8 meliputi kebanyakan kes penggunaan industri. Ia menawarkan kekuatan tegangan 800 MPa dengan kemuluran yang mencukupi, mudah untuk mendapatkan sumber secara global, dan membawa kos yang boleh diramal. Gred 10.9 memasuki gambar di mana pramuat yang lebih tinggi diperlukan dalam sambungan padat — komponen suspensi automotif dan penutup kotak gear adalah contoh biasa. Gred 12.9 dikhaskan untuk aplikasi tekanan tinggi yang benar-benar kritikal; kemulurannya yang lebih rendah berbanding 8.8 bermakna ia lebih sensitif kepada tork pemasangan yang tidak betul, jadi ia memerlukan kawalan pemasangan yang lebih ketat.

Gred tahan karat memperdagangkan kekuatan tegangan untuk rintangan kakisan. Penutup A4-80 (316 tahan karat) pada 800 MPa — bersamaan dengan keluli karbon 8.8 — tetapi mengekalkan prestasi itu selama-lamanya dalam persekitaran yang kaya dengan klorida di mana bolt keluli karbon bersalut zink akan terhakis melalui salutannya dalam beberapa bulan. Dalam pembinaan marin dan pantai, pengiraan kos jangka panjang hampir selalu mengutamakan tahan karat berbanding penggantian berulang pengikat keluli karbon.

Pilihan Rawatan Permukaan dan Masa Untuk Menggunakannya

Rawatan permukaan ialah lapisan pertahanan alam sekitar bagi bolt kepala heks. Malah gred keluli yang betul akan terhakis lebih awal jika perlindungan permukaan tidak sepadan dengan persekitaran operasi. Pertukaran teras adalah antara ketebalan salutan (yang mempengaruhi kesesuaian dimensi), prestasi kakisan dan kos.

• Zink bersalut elektrik (zink terang / BZP) — rawatan komersial standard untuk aplikasi dalaman atau terlindung. Biasanya 5–12 µm tebal. Kos efektif dan tersedia secara meluas, tetapi menawarkan perlindungan terhad dalam persekitaran basah atau luar. Sesuai untuk bolt gred 8.8 dalam struktur keluli berbumbung dan jentera am.
• Galvanizing hot-dip (HDG) — zink digunakan melalui rendaman, menghasilkan lapisan 45–85 µm yang terikat secara metalurgi pada keluli. Menyediakan perlindungan luar yang tahan lama selama beberapa dekad. Salutan tebal memerlukan elaun dalam toleransi benang (biasanya kelas 6AZ/6H) untuk mengekalkan kesesuaian dengan kacang standard. Digunakan secara meluas dalam pembinaan, infrastruktur dan peralatan pertanian.

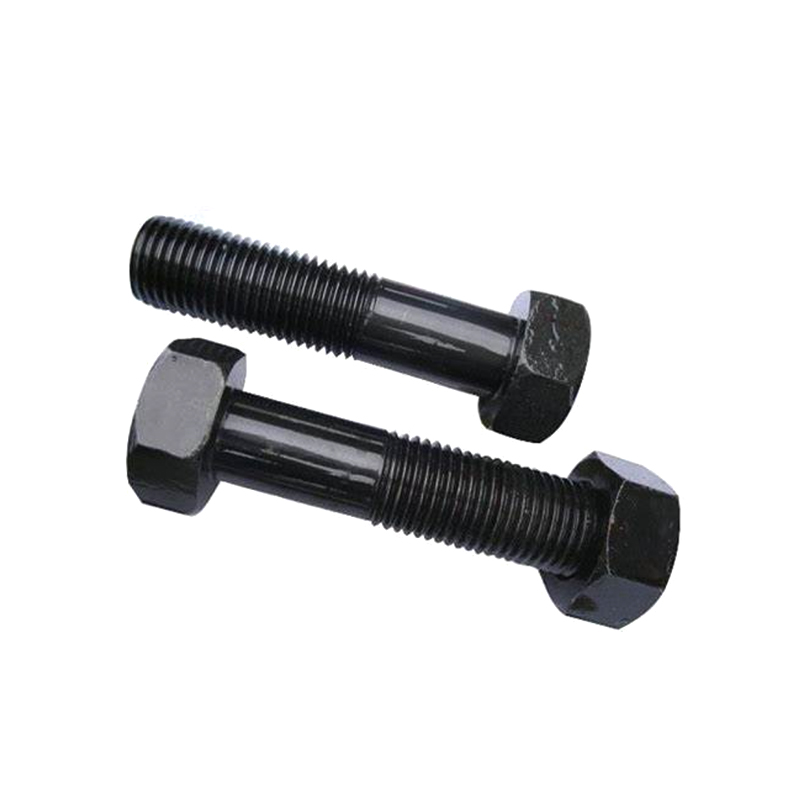

• Oksida hitam — salutan penukaran yang menawarkan rintangan kakisan ringan dan mengurangkan pantulan cahaya. Digunakan terutamanya dalam bahagian dalam dan perkakas automotif di mana estetika lebih penting daripada perlindungan kakisan jangka panjang. Sentiasa digunakan dengan minyak atau lilin tambahan.
• Dacromet / geomet — salutan zink-aluminium berasaskan air yang digunakan pada 8–12 µm, menawarkan rintangan kakisan yang setanding dengan galvanizing hot-dip pada pecahan ketebalan. Tidak menjejaskan kesesuaian benang, menjadikannya rawatan permukaan pilihan untuk bolt gred tinggi (10.9, 12.9) yang kesan dimensi HDG tidak boleh diterima. Ditentukan secara meluas dalam tenaga automotif dan angin.

Untuk pecahan pemilihan salutan yang lebih terperinci mengikut persekitaran dan substrat, jenis rawatan permukaan bolt dan panduan pemilihan meliputi setiap pilihan terhadap keadaan operasi tertentu. Satu pasangan untuk dielakkan: galvanizing hot-dip pada bolt gred 12.9. Proses penjerukan sebelum megalvani memperkenalkan risiko kerosakan hidrogen dalam keluli berkekuatan tinggi — gabungan yang telah menyebabkan kegagalan medan yang didokumenkan dalam sambungan galas beban.

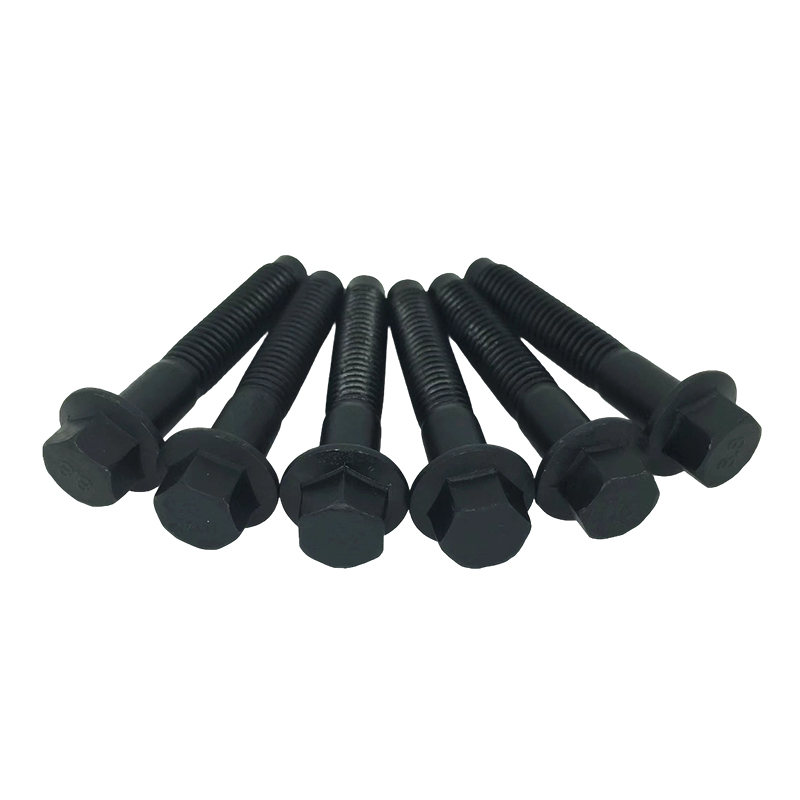

Di mana rintangan getaran maksimum diperlukan bersama perlindungan kakisan, bolt bebibir heksagon untuk persekitaran getaran tinggi menyepadukan bebibir pengagihan beban terus ke dalam geometri kepala, mengurangkan pergantungan pada pencuci yang dirawat permukaan yang boleh merosot dari semasa ke semasa.

Aplikasi Industri: Pembinaan, Automotif, Marin dan Jentera

Geometri pengikat asas yang sama melayani permintaan yang berbeza secara radikal merentas industri. Memahami perkara yang diperlukan oleh setiap sektor menghalang ralat spesifikasi apabila pasukan perolehan mendapatkan sumber untuk pelbagai jenis projek secara serentak.

Pembinaan dan infrastruktur awam menggunakan jumlah bolt kepala hex terbesar di seluruh dunia. Sambungan keluli berstruktur dalam bangunan, jambatan dan menara dikawal oleh ASTM F3125 (yang merangkumi bekas gred A325 dan A490) di Amerika Utara, atau EN 14399 di Eropah. Ini bukan bolt hex generik — ia dihasilkan dan diuji sebagai pengikat struktur dengan beban bukti yang didokumenkan dan keperluan mesin basuh yang dikeraskan. Sektor pembinaan juga menggunakan kuantiti besar bolt hex gred 8.8 standard untuk sambungan sekunder, acuan dan pemasangan peralatan di mana spesifikasi bolt struktur tidak diperlukan.

Perhimpunan automotif menentukan bolt kepala hex pada tahap komponen — lekap enjin, subframe suspensi, perumah transmisi, dan pembawa angkup brek semuanya membawa spesifikasi tork yang tepat yang menganggap gred bolt dan rawatan permukaan yang diketahui. Gred 10.9 adalah pilihan yang dominan untuk penyambung kuasa dan casis. Salutan dacromet disukai secara meluas kerana ia mengekalkan ketepatan dimensi, menahan kitaran haba persekitaran bawah, dan mengelakkan risiko pereputan hidrogen yang berkaitan dengan penyaduran elektrik pada keluli berkekuatan tinggi.

Aplikasi marin dan luar pesisir mengenakan tuntutan kakisan yang paling agresif. Semburan garam, kelembapan malar, dan kekotoran biologi menyerang keluli karbon selesai dengan cepat. A4-80 tahan karat (gred 316) ialah spesifikasi standard untuk perkakasan dek terdedah, bebibir paip, dan kelengkapan badan kapal. Untuk aplikasi dasar laut atau yang melibatkan sentuhan logam yang berbeza, dupleks tahan karat atau aloi eksotik mungkin diperlukan — tetapi untuk kebanyakan kerja marin di atas garisan air, bolt kepala hex A4-80 dengan kemasan pasif memberikan hayat perkhidmatan yang diperlukan tanpa kos yang berlebihan.

Jentera perindustrian merangkumi julat keperluan yang paling luas. Fabrikasi am dan bingkai peralatan menggunakan gred 8.8 dengan penyaduran zink. Pemasangan kitaran tinggi atau getaran tinggi — pemampat, kipas, perumah pam — mendapat manfaat daripada varian bebibir atau gandingan nut tork lazim untuk menahan kelonggaran sendiri. Peralatan ketepatan mungkin memerlukan gred 12.9 untuk mencapai daya pengapit yang diperlukan dalam sambungan dengan panjang pemasukan bolt terhad.

Faktor Utama untuk Perolehan dan Pengesahan Kualiti

Bolt kepala hex hanya boleh dipercayai seperti proses yang menghasilkannya. Sumber terdorong harga yang melangkau dokumentasi mewujudkan jurang kebolehkesanan — dan dalam industri di mana kegagalan pengikat membawa liabiliti, jurang dalam jejak kertas adalah bermasalah seperti jurang dalam logam itu sendiri.

Tiga dokumen hendaklah disertakan dengan sebarang pesanan pengikat industri: a laporan ujian bahan (MTR) mengesahkan komposisi kimia dan keputusan ujian mekanikal untuk lot pengeluaran; a laporan pemeriksaan dimensi mengesahkan geometri kepala, bentuk benang, dan toleransi panjang; dan pengeluar Sijil ISO 9001:2015 mengesahkan bahawa sistem pengurusan kualiti yang menghasilkan bolt telah diaudit dan semasa. Pembekal yang tidak dapat menyediakan ketiga-tiganya atas permintaan tidak seharusnya berada dalam rantaian bekalan untuk aplikasi kritikal.

Penandaan kepala menyediakan pemeriksaan visual yang cepat. Pada bolt metrik, gred (8.8, 10.9, 12.9) dicap pada bahagian atas kepala, bersama-sama dengan tanda pengenalan pengeluar. Pada bolt imperial, gred SAE ditunjukkan oleh garis jejari: Gred 5 menunjukkan tiga baris, Gred 8 menunjukkan enam. Ketiadaan penandaan pada bolt yang dijual sebagai Gred 8 atau 10.9 adalah kecacatan yang membatalkan kelayakan — ini bermakna sama ada bolt tidak dibuat mengikut gred, atau proses penandaan gagal mengawal kualiti.

Menentukan kelas benang pada pesanan pembelian adalah butiran yang memisahkan pembeli berpengalaman daripada orang baru. Benang metrik ISO lalai kepada kelas toleransi 6g (luaran) dan 6H (dalaman) untuk kegunaan umum. Kelas yang lebih ketat (4g/4H atau 5g/5H) tersedia untuk padanan ketepatan tetapi menambah kos dan memanjangkan masa pendahuluan. Kelas yang lebih longgar (8g) kadangkala digunakan dalam bolt bergalvani celup panas untuk menampung ketebalan salutan — tetapi mesti dipasangkan dengan nat bersaiz besar yang sepadan untuk memastikan penglibatan yang betul.

Akhirnya, keputusan berpasangan penting. The panduan berpasangan kacang dan pencuci meliputi prinsip bahawa mesin basuh, pencuci kunci dan nat harus sepadan dengan gred dan kemasan bolt yang disertakan. Memasang bolt Gred 8 dengan nat Gred 2 mencipta titik lemah pada benang nat; mencampurkan bolt bersalut zink dengan nat tidak bersalut mempercepatkan kakisan galvanik pada antara muka sambungan. Pemasangan pengikat berfungsi sebagai sistem — setiap komponen dalam sistem itu berhak mendapat disiplin spesifikasi yang sama yang digunakan pada bolt itu sendiri.
