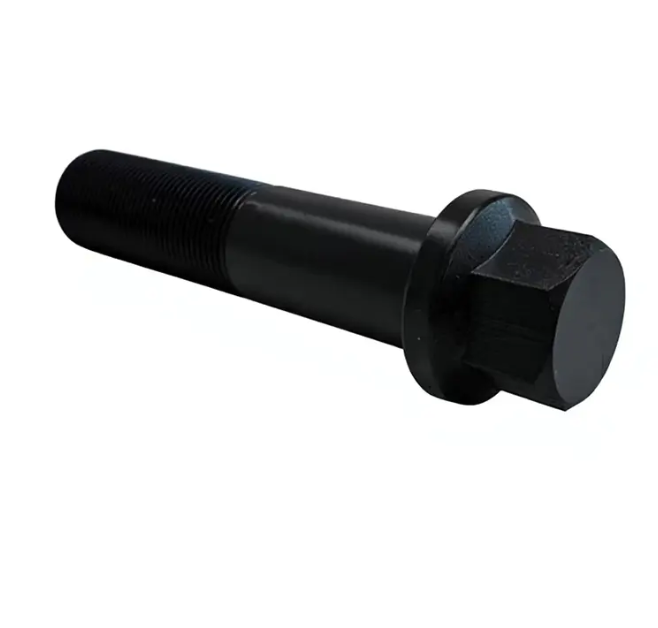

A Bolt Kepala Silinder Tidak Sekadar Memegang Kepala ke Bawah—Ia Adalah Spring yang Ditentukur
Fungsi utama bolt kepala silinder bukan sekadar untuk mengapit kepala pada blok. Ia adalah untuk mengekalkan daya pengapit yang jitu dan seragam merentasi seluruh permukaan pengedap gasket kepala di bawah keadaan kitaran haba yang melampau, pancang tekanan silinder, dan pembezaan pengembangan bahan. Apabila dikilas dengan betul, bolt terbentang secara elastik ke dalam keadaan ketegangan yang direka bentuk, berkelakuan sebagai spring berkekuatan tinggi yang menyimpan lebih 8,000 hingga 12,000 paun daya pengapit setiap pengikat . Tenaga tersimpan ini memampatkan gasket kepala secukupnya untuk mengelak tekanan pembakaran yang boleh melebihi 1,500 psi dalam enjin aruhan paksa, sambil pada masa yang sama menutup galeri minyak tekanan tinggi dan laluan penyejuk yang berjalan di antara kepala dan blok. Bolt yang telah menghasilkan, letih, atau dipasang dengan pramuat yang tidak mencukupi tidak boleh mengekalkan pengedap ini apabila kepala silinder dan blok mengembang pada kadar yang berbeza semasa memanaskan badan. Memahami bahawa bolt kepala ialah peranti penjepit pegas yang dinamik—bukan pin berulir statik—adalah asas bagi setiap prosedur pemasangan dan diagnosis yang betul.
Bolt kepala silinder terbahagi kepada dua kategori yang saling eksklusif, dan merawat satu seperti yang lain menyebabkan kegagalan enjin serta-merta. Bolt standard dikilas dalam julat keanjalannya, bermakna ia kembali ke panjang asalnya apabila dilonggarkan dan boleh, dalam banyak kes, digunakan semula jika ia memenuhi kriteria pemeriksaan dimensi. Bolt tork kepada hasil diketatkan melebihi had keanjalannya ke dalam zon ubah bentuk plastik , di mana bahan meregang secara kekal dan tidak kembali ke panjang asalnya. Pendekatan TTY memberikan daya pengapit yang lebih konsisten kerana lengkung beban bolt mendatar di kawasan plastik—variasi kecil pada sudut giliran menghasilkan variasi minimum dalam beban pengapit, menjadikan proses lebih boleh diulang pada baris pemasangan. Pertukaran tidak boleh balik ialah bolt TTY telah diregangkan melepasi titik hasil dan tidak boleh digunakan semula . Urutan tork kedua pada bolt yang terhasil akan menolaknya lebih jauh ke dalam ubah bentuk plastik sehingga ia gagal berleher, sering terputus semasa tork akhir atau, lebih teruk, beberapa hari selepas enjin kembali diservis.
Manual perkhidmatan pengilang menyediakan klasifikasi muktamad, tetapi penunjuk fizikal termasuk spesifikasi tork yang menyenaraikan nilai tork awal diikuti dengan langkah akhir berasaskan sudut seperti 90 darjah atau 180 darjah . Spesifikasi sudut ini, bukannya nombor tork akhir, adalah ciri khas prosedur TTY kerana bolt sedang diputarkan sebagai putaran terukur ke dalam kawasan plastiknya. Bolt boleh guna semula standard ditentukan dengan nilai tork akhir dalam Newton-meter atau foot-pound, tanpa langkah sudut, atau dengan langkah sudut yang kekal dalam julat anjal dan dinyatakan secara jelas sebagai boleh diguna semula dalam literatur perkhidmatan.
Urutan pengetatan yang dilemparkan ke dalam setiap kepala silinder bukanlah cadangan—ia adalah peta taburan tegasan. Kepala silinder tidak kaku tidak terhingga; mereka melenturkan mikro-inci di bawah ketegangan bolt. Jika bolt diketatkan dari satu hujung ke hujung yang lain, kepala meledingkan menjadi bentuk baji sedikit, menumpukan daya pengapit pada sudut yang diketatkan terakhir dan meninggalkan hujung permulaan kurang termampat. The corak lingkaran bermula dari pusat dan bekerja ke luar dalam langkah tork tambahan secara beransur-ansur menarik kepala ke bawah secara sekata, membolehkan gasket dimampatkan secara seragam dan kepala mendap selari dengan dek blok. Prosedur biasa melibatkan tiga hingga lima hantaran tork progresif: hantaran tork rendah awal untuk meletakkan semua pengikat, hantaran perantaraan pada nilai tork yang semakin meningkat, dan sapuan sudut akhir untuk pengikat TTY. Melangkau hantaran atau langkah penyatuan meletakkan gasket di bawah mampatan tidak sekata semasa fasa penghancuran awal yang kritikal, dan ketidakkonsistenan meterai yang terhasil mungkin tidak mendedahkan dirinya sehingga enjin mencapai suhu operasi dan gelang api yang dimuatkan tidak sekata memberi laluan.
Sepana tork mengukur geseran, bukan daya pengapit. Daripada tork yang digunakan pada bolt kepala, kira-kira 50% mengatasi geseran di bawah kepala bolt, 40% mengatasi geseran benang, dan hanya 10% hingga 15% yang sebenarnya menghasilkan pramuat pengapit . Jika benang dalam blok berkarat, kotor atau rosak, sepana tork klik pada nilai yang ditentukan manakala regangan bolt sebenar—dan oleh itu daya pengapit—menurun secara mendadak. Bolt yang dikilas mengikut spesifikasi pada benang yang kotor mungkin memberikan kurang daripada separuh daya pengapit yang direka, manakala daya kilas yang sama pada benang yang dilincirkan dengan sebatian yang tidak diluluskan boleh meregangkan bolt melepasi hasil yang berlebihan. Inilah sebabnya mengapa setiap spesifikasi pengeluar termasuk keperluan keadaan benang: bersihkan, kejar benang dengan paip bahagian bawah jika perlu, dan gunakan hanya pelincir yang ditentukan—sama ada minyak enjin bersih, pelincir pemasangan tertentu atau benang kering. Jenis pelincir mengubah pekali geseran, dan spesifikasi tork telah dibangunkan untuk pekali khusus tersebut. Menggantikan pelincir pemasangan molibdenum-disulfida pada benang yang ditentukan untuk minyak enjin boleh mengurangkan geseran dengan begitu mendadak sehingga bolt menghasilkan sebelum tork sasaran dicapai.
Kegagalan bolt kepala silinder jarang berlaku secara spontan—ia mengikut corak yang boleh diramal dengan punca yang boleh dikenal pasti. Memahami corak ini membolehkan juruteknik mendiagnosis kegagalan dan bukannya hanya menggantikan bolt dan berharap masalah itu tidak berulang.
Bolt yang terputus pada persimpangan batang dan bebibir kepala telah terlebih tork, sama ada melalui bolt TTY yang digunakan semula, aplikasi spesifikasi tork yang salah atau ketidakpadanan pelinciran benang. Permukaan patah biasanya menunjukkan a kegagalan mulur cawan dan kon klasik dengan pengurangan leher kelihatan pada diameter batang. Pembaikan adalah prosedur: bolt baharu, spesifikasi tork yang disahkan dan penyediaan benang yang betul.
Bolt yang patah di bahagian berulir atau batang tengah dengan permukaan patah yang rata dan bertanda pantai telah gagal akibat keletihan kitaran. Ini menunjukkan bolt tidak mencapai pramuat yang mencukupi untuk memastikan sambungan tertutup di bawah tekanan silinder. Setiap kitaran pembakaran menjauhkan kepala sedikit dari blok, secara kitaran memuatkan bolt sehingga ia retak. Puncanya ialah tork kurang kronik, selalunya daripada benang yang kotor, sepana tork yang rosak atau bolt TTY yang diregangkan digunakan semula .
Pengikat berkekuatan tinggi melebihi kekerasan HRC kira-kira 36 mudah terdedah kepada pereputan hidrogen, di mana hidrogen atom meresap ke dalam struktur butiran keluli dan menyebabkan patah intergranular rapuh. Kegagalan sering berlaku jam atau hari selepas pemasangan, dengan bolt tersentak semasa rehat . Sumbernya biasanya pendedahan kimia berasid semasa pembuatan atau pembersihan, atau hasil sampingan pembakaran yang menghakis dalam pecah gasket kepala. Permukaan patah kelihatan berbutir dan antara berbutir di bawah pembesaran, tanpa ubah bentuk mulur akibat kegagalan beban lampau.
| Mod Kegagalan | Rupa Patah | Punca Utama | Pencegahan |
|---|---|---|---|
| Lebihan Mulur | Cawan dan kon, batang leher | Tork berlebihan atau bolt TTY yang digunakan semula | Bolt baru, spec tork betul |
| Kepenatan | Rata, tanda pantai, tidak berleher | Pramuat tidak mencukupi, pemuatan kitaran | Benang bersih, sepana yang ditentukur |
| Kerosakan Hidrogen | Berbutir, intergranular, rapuh | Kemasukan hidrogen, kekerasan tinggi | Sumber daripada pembekal bertauliah |
| Lubang Kakisan | Permukaan berlubang, keratan rentas berkurangan | Bahan penyejuk bocor ke lubang bolt | Kedap benang bolt, ganti gasket |
Lubang bolt kepala dalam blok adalah lubang buta yang boleh memerangkap minyak, penyejuk atau pelarut pembersih. Apabila bolt dimasukkan ke dalam lubang buta yang dipenuhi bendalir, bendalir akan terperangkap di bawah bolt dan tidak boleh dimampatkan. Apabila bolt maju, tekanan hidraulik membina dalam isipadu terperangkap. Tekanan ini boleh memberikan daya yang cukup untuk retak besi tuang atau blok aluminium di dasar lubang , kegagalan bencana dan selalunya tidak boleh diperbaiki. Pencegahan adalah mutlak: setiap lubang bolt buta mesti dibersihkan dengan teliti dengan udara termampat dan pelarut yang sesuai, kemudian diperiksa dengan borescope atau probe sebelum pemasangan bolt. Mengejar benang dengan paip bahagian bawah diikuti dengan pembilasan pelarut dan pengeringan udara adalah prosedur minimum. Malah beberapa titis sisa minyak boleh memecahkan blok apabila bolt didorong ke tork akhir. Langkah ini bukan pilihan dan merupakan salah satu punca kerosakan blok yang paling biasa semasa penggantian gasket kepala.
Enjin moden memasangkan kepala silinder aluminium dengan besi tuang atau blok aluminium, mewujudkan ketidakpadanan bahan yang mesti ditampung oleh bolt kepala silinder. Aluminium mengembang secara kasar dua kali ganda kadar besi tuang—kira-kira 23 x 10⁻⁶ setiap darjah Celsius berbanding 11 x 10⁻⁶ . Apabila kepala aluminium pada blok besi memanaskan dari suhu ambien ke suhu operasi, kepala tumbuh lebih daripada blok, meningkatkan beban pengapit pada bolt. Bolt mesti direka bentuk dengan julat regangan elastik yang mencukupi untuk menyerap pengembangan pembezaan ini tanpa mengalah. Dalam enjin dengan blok aluminium dan kepala aluminium, kadar pengembangan dipadankan, tetapi modulus aluminium yang lebih rendah bermakna lubang berulir lebih terdedah kepada pedih dan tercabut benang. Banyak enjin blok aluminium menentukan bolt tork kepada hasil secara khusus kerana beban pengapit yang konsisten bagi pemasangan TTY memberikan margin keselamatan terhadap kekuatan benang bawah bahan induk aluminium.
Untuk aplikasi berprestasi tinggi di mana tekanan silinder melebihi sampul reka bentuk asal, stud kepala menggantikan bolt kepala sebagai penyelesaian pengapit. Stud diulirkan ke dalam blok dengan ketat jari dan diikat dengan nat di atas, menghilangkan gabungan tegasan kilasan dan tegangan yang dialami bolt semasa mengetatkan. Bolt mesti memutar dan meregang serentak semasa ia dikilas; stud dimuatkan semata-mata dalam ketegangan apabila nat diketatkan, menghasilkan beban pengapit yang lebih konsisten dan mengurangkan risiko benang sakit dalam blok . Stud berprestasi tinggi dihasilkan daripada bahan seperti keluli alat H11 atau 8740 chromoly khusus dengan kekuatan tegangan melebihi 190,000 psi, jauh melebihi gred bolt OEM. Prosedur pemasangan untuk stud berbeza daripada bolt: stud dipasang dengan tork minimum ke dalam benang yang bersih, selalunya dengan sebatian pengunci benang di bahagian blok, dan nat dikilas dengan pelincir pemasangan yang ditentukan pengeluar pada benang dan bebibir nat. Spesifikasi tork untuk pemasangan stud dan nat adalah berbeza daripada spesifikasi bolt dan mesti diambil daripada data pengeluar stud, bukan manual OEM.
Apabila pengilang membenarkan penggunaan semula bolt kepala silinder standard, bolt mesti lulus pemeriksaan dimensi sebelum kembali ke perkhidmatan. Pengukuran kritikal ialah panjang keseluruhan berbanding dengan spesifikasi, diameter batang pada berbilang titik di sepanjang bahagian tidak berulir, dan keadaan benang di bawah pembesaran . Bolt yang telah diregangkan secara kekal akan mengukur lebih panjang daripada spesifikasi dan diameter batangnya akan dikurangkan di kawasan yang diregangkan. Sebarang tengkuk, tidak kira betapa halusnya, membatalkan bolt. Benang mesti diperiksa untuk kesesakan, pitting kakisan, dan ubah bentuk puncak. Bolt dengan benang yang rosak akan menghasilkan bacaan tork yang tidak tepat dan beban pengapit yang tidak konsisten. Jika mana-mana bolt dalam set gagal diperiksa, keseluruhan set hendaklah diganti—mencampurkan bolt baharu dan terpakai pada kepala silinder yang sama menghasilkan pengagihan daya pengapit yang tidak sekata yang menjejaskan pengedap gasket kepala.
Bolt kepala silinder mesti dipasang pada enjin yang sejuk sepenuhnya. Spesifikasi tork dan ukuran sudut dalam manual servis ditentukur untuk suhu ambien, biasanya 20°C hingga 25°C (68°F hingga 77°F) . Enjin yang panas untuk disentuh telah berkembang, dan pengembangan haba mengubah keadaan geseran dan hubungan dimensi yang diandaikan oleh spesifikasi. Bolt yang dikilas pada enjin yang panas akan kurang daya kilas apabila enjin kembali ke suhu persekitaran. Kekurangan beban pengapit yang terhasil mungkin tidak menyebabkan kegagalan serta-merta, tetapi ia mengurangkan margin terhadap letupan gasket kepala, terutamanya dalam keadaan beban tinggi. Enjin harus duduk semalaman atau sekurang-kurangnya beberapa jam sehingga semua komponen berada pada suhu bilik yang stabil sebelum jujukan tork akhir dilakukan.
