The head of a bolt does more than provide a surface for a wrench to grip. Ia menentukan cara beban diagihkan ke dalam sambungan, apakah alatan yang diperlukan untuk pemasangan dan penyingkiran, sama ada pengikat boleh digunakan dalam aplikasi countersunk atau flush, dan berapa banyak kawasan galas yang tersedia terhadap bahan yang diapit. Memilih jenis kepala yang betul untuk aplikasi adalah sama pentingnya dengan memilih diameter dan gred yang betul -- jenis kepala yang salah boleh mengakibatkan kerosakan permukaan, longgar akibat getaran, kawasan pengapit yang tidak mencukupi atau sambungan yang tidak boleh dipasang atau diservis dengan perkakas yang tersedia.
Bolt kepala hex, bolt bebibir hex, bolt gerabak dan bolt penutup soket ialah empat jenis kepala pengikat yang paling banyak digunakan merentas aplikasi industri, struktur, automotif dan komersial. Masing-masing mempunyai tujuan yang berbeza dan masing-masing mempunyai syarat khusus yang mana ia mengatasi yang lain. Memahami rasional kejuruteraan di sebalik setiap reka bentuk adalah asas untuk spesifikasi pengikat yang konsisten dan boleh dipercayai.
Bolt kepala hex adalah jenis pengikat yang paling banyak dihasilkan dan digunakan di dunia. Kepala enam sisinya disambungkan dengan sepana hujung terbuka, sepana kotak atau soket pada kesemua enam muka, memberikan transmisi tork positif dan keserasian alat yang luas. Geometri ditakrifkan dalam ASME B18.2.1 untuk pengikat inci bersatu dan ISO 4014 dan ISO 4017 untuk pengikat metrik, menyeragamkan dimensi kepala merentas pengilang supaya bolt hex daripada mana-mana pembekal yang mematuhi boleh ditukar ganti dalam aplikasi tertentu.
Bolt kepala heks terdiri daripada kepala heksagon, batang yang mungkin berulir separa atau sepenuhnya, dan bahagian berulir di hujungnya. Muka galas kepala -- bahagian bawah rata kepala yang bersentuhan dengan bahan diapit -- mengagihkan beban pengapit ke atas kawasan bulat yang ditentukan oleh dimensi merentas rata kepala. Kawasan galas ini merupakan salah satu parameter fungsi utama kepala: kawasan galas yang tidak mencukupi menyebabkan kepala tertanam ke dalam bahan yang lebih lembut di bawah beban, mengurangkan daya pengapit yang berkesan dari semasa ke semasa.
Dua konfigurasi batang adalah standard: bolt berulir separa (dengan bahagian batang biasa di antara kepala dan kehabisan benang) dan bolt berulir sepenuhnya. Baut berulir separa lebih disukai dalam aplikasi struktur dan ricih kerana batang yang tidak berulir boleh bersaiz supaya sesuai dengan lubang pelepasan, memberikan lokasi yang positif dan memastikan bahagian berulir keluar dari satah ricih. Bolt berulir penuh menawarkan fleksibiliti panjang cengkaman yang lebih besar dan adalah perkara biasa dalam pemasangan tujuan umum di mana beban ricih bukanlah kebimbangan utama.
Bolt kepala hex dihasilkan merentasi pelbagai gred sifat mekanikal. Dalam sistem inci bersatu, gred struktur yang paling biasa ialah SAE Gred 5 (tiga tanda jejari pada kepala, kekuatan tegangan minimum 120,000 psi) dan SAE Gred 8 (enam tanda jejari, kekuatan tegangan minimum 150,000 psi). Dalam sistem metrik, kelas sifat 8.8, 10.9 dan 12.9 sepadan dengan tahap kekuatan tegangan dan hasil yang semakin tinggi. Kelas hartanah ditandakan terus pada kepala sebagai sebutan berangka.
Pilihan bahan di luar keluli karbon termasuk keluli tahan karat (kebiasaannya A2-70 dan A4-80 dalam metrik, atau sebutan 18-8 dan 316 inci), keluli aloi, loyang dan gangsa silikon untuk keperluan rintangan kakisan pakar. Sistem penandaan kepala untuk pengikat keluli tahan karat dan bukan ferus berbeza daripada sistem tanda gred keluli karbon dan harus disahkan mengikut piawaian yang berkaitan apabila kebolehkesanan bahan diperlukan.
Bolt kepala hex ialah pengikat lalai untuk sambungan struktur keluli, pemasangan jentera, bingkai asas peralatan, sambungan paip bebibir, dan sebarang aplikasi yang memerlukan daya pengapit yang tinggi dan akses sepana luaran tersedia. Penyeragaman mereka merentas industri bermakna perkakasan, spesifikasi tork dan pengikat gantian tersedia secara universal, yang memudahkan pemasangan awal dan penyelenggaraan medan.
A hex flange bolt is a hex head bolt with an integrated circular flange at the base of the head. Bebibir memanjang secara jejari melepasi perimeter kepala hex dan memberikan permukaan galas yang lebih besar kepada bahan diapit daripada kepala hex standard dengan saiz nominal yang sama. Bebibir bersepadu ini ialah ciri penentu reka bentuk dan sebab utama pemilihannya pada bolt kepala hex standard dalam banyak aplikasi.
Bebibir menjalankan fungsi yang sama seperti mesin basuh rata yang berasingan yang diletakkan di bawah kepala bolt hex standard, tetapi menyepadukannya secara kekal ke dalam pengikat itu sendiri. Ini menghapuskan kehilangan mesin basuh semasa pemasangan dan pembongkaran, mengurangkan kiraan bahagian, menghalang putaran mesin basuh atau salah jajaran semasa kilasan, dan memastikan kawasan galas yang konsisten dalam setiap pemasangan. Dalam persekitaran pemasangan volum tinggi -- pembuatan automotif khususnya -- penyingkiran komponen pencuci yang berasingan mewakili pengurangan bermakna dalam masa pemasangan dan dalam risiko peninggalan mesin basuh.
Bahagian bawah bebibir selalunya bergerigi dalam corak gigi jejari. Gerigi ini menggigit permukaan yang diapit apabila bolt diketatkan, memberikan rintangan mekanikal kepada putaran longgar yang bertindak sebagai tambahan kepada geseran benang. Bolt bebibir bergerigi ialah penyelesaian biasa dalam aplikasi yang tertakluk kepada getaran di mana elemen pengunci yang berasingan seperti mesin basuh kunci atau sebatian pengunci benang akan diperlukan. Gerigi menjadikan bolt bebibir bergerigi tidak sesuai untuk digunakan pada permukaan siap atau dicat di mana penandaan permukaan tidak boleh diterima -- dalam aplikasi tersebut, versi tidak bergerigi (bebibir licin) digunakan.
Bolt bebibir hex diseragamkan dalam metrik dalam DIN 6921 dan ISO 15071 (tidak bergerigi) dan ISO 15072 (bergerigi). Bahagian heks kepala bolt bebibir biasanya lebih kecil daripada heks bolt heks standard dengan diameter yang sama, kerana beban sepana dikongsi antara muka heks dan galas bebibir terhadap bahu soket. Hex yang lebih kecil ini bermakna sepana atau saiz soket yang berbeza diperlukan berbanding bolt hex standard diameter nominal yang sama -- titik praktikal yang penting untuk operasi penyelenggaraan di mana alatan yang betul mesti ada.
Baut bebibir hex digunakan secara meluas dalam pemasangan automotif dan rangkaian kuasa, terutamanya untuk memasang komponen pada kurungan berdinding nipis, kepingan logam dan perumah plastik di mana permukaan galas yang diperbesar menghalang tarik-melalui dan gerigi memberikan rintangan getaran. Ia juga biasa dalam peralatan pertanian, kenderaan komersial, dan pemasangan jentera am di mana kelajuan pemasangan dan pengurangan kiraan bahagian adalah keutamaan.
Bolt gerabak mempunyai falsafah reka bentuk yang berbeza daripada jenis kepala hex dan bolt bebibir. Cirinya yang paling ketara ialah kepala berkubah, licin tanpa sepana luaran -- tiada peruntukan untuk mengenakan tork pada kepala bolt dari atas. Sebaliknya, bahagian segi empat tepat atau rusuk betul-betul di bawah kepala direka bentuk untuk membenamkan ke dalam bahan yang diikat (kayu, plastik, atau logam lembut) dan menghalang bolt daripada berputar apabila nat diketatkan dari sisi bertentangan.
Leher persegi bolt gerabak adalah lebih besar sedikit daripada batang bulat dan bersaiz sepadan dengan lubang persegi yang ditebuk atau digerudi dalam bahan mengawan. Apabila bolt ditarik ke dalam lubang dengan mengetatkan nat, sudut leher persegi menggigit bahan dan mengunci bolt terhadap putaran. Ini membolehkan seorang untuk mengetatkan nat tanpa memegang kepala bolt -- kelebihan praktikal yang ketara dalam aplikasi pembinaan di mana akses kepada kedua-dua belah sambungan secara serentak adalah sukar atau mustahil.
Ciri anti-putaran adalah bergantung kepada bahan. Dalam kayu dan bahan komposit, leher segi empat tepat membenamkan dengan berkesan pada julat nilai tork. Dalam sambungan logam-ke-logam, leher persegi memerlukan lubang tebuk segi empat sama yang sepadan untuk berfungsi dengan betul; dalam lubang gerudi bulat biasa dalam logam, bolt gerabak akan berputar semasa pengetatan nat dan beban pengapit tidak boleh dibangunkan tanpa memegang bolt secara luaran.
Kepala bolt gerabak yang licin dan berkubah tidak dapat dibeli untuk sepana atau pemutar skru standard dari muka yang terdedah. Setelah dipasang dengan kepala siram pada permukaan, bolt tidak boleh ditanggalkan oleh seseorang yang mempunyai akses hanya ke bahagian kepala -- hanya bahagian nat boleh digunakan untuk membuka sambungan. Harta rintangan tamper ini, walaupun bukan sebab utama reka bentuk, menjadikan bolt gerabak sebagai pilihan pilihan untuk perabot luar, peralatan taman permainan, pagar dan lekapan keselamatan di mana sekatan akses pengikat dikehendaki pada muka terdedah.
Bolt pengangkut diseragamkan dalam ASME B18.5 untuk pengikat inci bersatu. Varian biasa termasuk bolt gerabak leher persegi standard, bolt gerabak leher bergaris (di mana rusuk membujur menggantikan leher persegi untuk digunakan dalam lubang bulat dalam bahan nipis), dan bolt langkah (varian berkepala lebih besar digunakan dalam pembinaan kayu berat dan lampiran tiang utiliti). Bolt pengangkut paling biasa dihasilkan dalam keluli karbon rendah dengan kemasan zink atau celup tergalvani panas untuk kegunaan luaran dan pembinaan, dan dalam keluli tahan karat untuk persekitaran marin dan menghakis.
Bolt gerabak ialah pengikat standard dalam pembinaan rangka kayu, cantuman kayu, bangunan geladak, pemasangan perabot kayu, taman permainan dan peralatan rekreasi, sambungan logam-ke-kayu dalam bangunan pertanian, dan di mana-mana kepala licin, bulat pada muka terdedah digabungkan dengan pengetatan satu sisi dari bahagian nat diperlukan.
Bolt penutup soket -- juga dipanggil skru penutup kepala soket (SHCS) -- mempunyai kepala silinder dengan ceruk heksagon (soket) dimesin ke muka atas. Torque is applied using an Allen key (hex key) or a socket drive tool inserted into the internal recess rather than applied to external flats. Reka bentuk pemacu dalaman ini membolehkan set ciri pemasangan yang berbeza secara asasnya berbanding dengan pengikat heks luaran.
Kepala silinder bolt penutup soket mempunyai diameter keseluruhan yang jauh lebih kecil daripada kepala hex dengan kekuatan cengkaman yang setara, membolehkan pengikat dipasang di lokasi dengan kelegaan jejarian yang sangat terhad di sekeliling kepala. Sampul kepala padat ini adalah salah satu sebab utama bolt penutup soket diutamakan dalam pemasangan mekanikal ketepatan, komponen alat mesin, dan pembinaan jig dan lekapan di mana berbilang pengikat dijarakkan rapat atau bersebelahan dengan permukaan mesin.
Pemacu heks dalaman menghantar tork dengan cekap melalui kawasan sentuhan yang besar antara kunci dan dinding soket, membenarkan tork pemasangan yang sangat tinggi berbanding saiz pengikat. Bolt penutup soket secara rutin dinyatakan dalam keluli aloi berkekuatan tinggi (kelas sifat 12.9 dalam metrik, atau bersamaan dengan SAE Gred 8 dan ke atas dalam inci) dan diketatkan kepada tahap pramuat tinggi yang akan menanggalkan flat luaran bolt hex standard pada diameter yang setara.
Kepala juga boleh dibenamkan ke dalam lubang bor balas supaya bahagian atas kepala disiram dengan atau di bawah permukaan sekeliling. Ini ialah ciri kritikal dalam pemasangan di mana kepala yang mengunjurkan akan membuat gangguan pada bahagian bergerak, komponen mengawan atau pengawal.
Skru penutup kepala soket diseragamkan dalam ASME B18.3 untuk pengikat inci bersatu dan ISO 4762 untuk metrik. Ketinggian kepala dan kedalaman soket adalah berkadar dengan diameter nominal, dan dimensi gerek balas standard untuk mengurung siram kepala dijadualkan dalam piawaian yang sama. Oleh kerana diameter bor balas sepadan dengan diameter kepala dengan tepat, menggunakan bolt penutup soket dalam lubang bor balas menghasilkan permukaan yang bersih dan siram yang tidak boleh dicapai dengan pengikat hex luaran dengan diameter yang sama.
Walaupun soket hex adalah jenis pemacu yang paling biasa dalam bolt penutup soket, beberapa varian tersedia untuk aplikasi tertentu. Kepala soket Torx (bintang enam mata) menentang sesondol lebih baik daripada hex pada tork yang sangat tinggi dan digunakan dalam aplikasi pemasangan pengeluaran di mana perkakas berkuasa digunakan. Spanner dan pemacu pin-in-hex memberikan rintangan gangguan tambahan dengan memerlukan alat pakar yang tidak tersedia dalam saluran perkakasan umum. Varian ini digunakan dalam perkakasan keselamatan, sistem transit dan pengancing infrastruktur awam di mana pembongkaran tanpa kebenaran mesti dihalang.
Bolt penutup soket ialah pengikat standard untuk jentera ketepatan, pembinaan alat mesin CNC, pemasangan manifold hidraulik, perkakas acuan dan acuan, robotik, sistem gerakan linear, dan sebarang aplikasi yang memerlukan daya pengapit yang tinggi dalam sampul padat. Ia juga digunakan secara meluas dalam komponen basikal, peralatan perubatan, penutup elektronik dan produk pengguna di mana pemasangan kepala siram dan penampilan visual yang bersih dinyatakan bersama prestasi mekanikal.
| Ciri | Bolt Kepala Hex | Bolt Bebibir Hex | Bolt Pengangkutan | Bolt Cap Soket |
|---|---|---|---|---|
| Jenis pemanduan | heks luaran | heks luaran | Tiada (sebelah kacang sahaja) | Hex dalaman (kunci Allen) |
| Integrated washer | Tidak | Ya (bebibir) | Tidak | Tidak |
| Ciri anti-putaran | Tidak | Serrations (pilihan) | Benam leher persegi dalam bahan | Tidak |
| Sampul surat kepala | Standard | Lebih lebar daripada kepala hex | Kubah, tiada sepana flat | Silinder padat |
| Pemasangan siram mungkin | Tidak | Tidak | Tidak (dome protrudes) | Ya (lubang counterbored) |
| Pemasangan satu sisi | Tidak | Tidak | Yes (in wood and soft material) | Tidak |
| Piawaian utama (metrik) | ISO 4014 / ISO 4017 | ISO 15071 / ISO 15072 | DIN 603 | ISO 4762 |
| Julat gred biasa | 4.6 hingga 12.9 | 8.8 to 10.9 | Karbon rendah kepada karbon sederhana | 8.8 hingga 12.9 |
Jenis kepala yang betul untuk aplikasi tertentu mengikuti daripada menjawab set soalan fungsian yang ditentukan. Mengendalikan ini secara sistematik menghapuskan pilihan yang tidak sesuai dan mengenal pasti jenis kepala yang memenuhi keperluan kejuruteraan.
Jika kepala bolt berada dalam ruang terkurung, ceruk dalam lubang balas atau bersebelahan dengan permukaan yang menghalang sepana daripada berayun melalui arka yang diperlukan untuk mengetatkan bolt hex, pemacu dalaman bolt penutup soket mungkin satu-satunya pilihan yang berdaya maju. Kunci Allen hanya memerlukan akses menegak di atas kepala bolt untuk menyambung dan menggunakan tork -- ia tidak memerlukan kelegaan jejari untuk arka ayunan sepana.
Jika pengikat melepasi kayu atau bahan serupa dan akses nat dari bahagian belakang tersedia, bolt gerabak adalah pilihan yang betul untuk pemasangan satu tangan. Leher segi empat tepat menyediakan anti-putaran automatik tanpa memerlukan sesiapa untuk memegang kepala bolt, dan kepala kubah yang licin memberikan permukaan yang bersih dan bebas pada muka yang terdedah.
Jika pemasangan tertakluk kepada getaran dan penggunaan pencuci kunci, nat tork yang lazim, atau sebatian pengunci benang adalah tidak diingini (disebabkan keperluan kelajuan pemasangan, keperluan untuk pembongkaran bersih, atau sasaran pengiraan bahagian), bolt bebibir hex bergerigi memberikan tahap rintangan getaran melalui gerigi yang menggigit permukaan yang diapit, tanpa sebarang komponen tambahan.
Apabila bolt kepala hex standard memerlukan mesin basuh yang berasingan untuk menghalang kepala daripada menarik masuk atau membenamkan secara berlebihan ke dalam bahan diapit nipis atau lembut, bolt bebibir hex diameter setara menyediakan kawasan galas yang lebih besar dalam satu komponen. Bebibir bersepadu lebih dipercayai daripada mesin basuh berasingan yang boleh ditinggalkan, tidak sejajar atau hilang semasa servis.
Apabila kepala mesti terletak pada atau di bawah permukaan sekeliling untuk mengelakkan gangguan pada komponen bersebelahan, pelindung atau bahagian mengawan, hanya bolt penutup soket yang digunakan dengan lubang bor balas mencapai ini dengan pasti. Geometri kepala silinder membolehkan lubang dibosan pada kedalaman dan diameter yang tepat yang menempatkan kepala betul-betul siram, menghasilkan permukaan yang boleh dimeterai, dicat atau dikendalikan tanpa kepala bolt mewujudkan halangan yang menonjol.
Untuk keperluan pramuat tertinggi pada diameter bolt tertentu, bolt penutup soket dalam kelas hartanah 12.9 atau setara memberikan kekuatan tegangan tertinggi dan boleh diketatkan kepada nilai tork tertinggi daripada empat jenis kepala yang dibincangkan di sini. Bolt kepala hex dalam Gred 8 atau kelas hartanah 10.9 adalah pilihan standard untuk pemasangan am struktur dan beban tinggi. Baut gerabak biasanya merupakan pilihan kekuatan terendah dalam kumpulan ini, kerana ia paling biasa dihasilkan dalam gred keluli karbon rendah yang sesuai untuk pembinaan kayu dan bukannya aplikasi struktur beban tinggi.

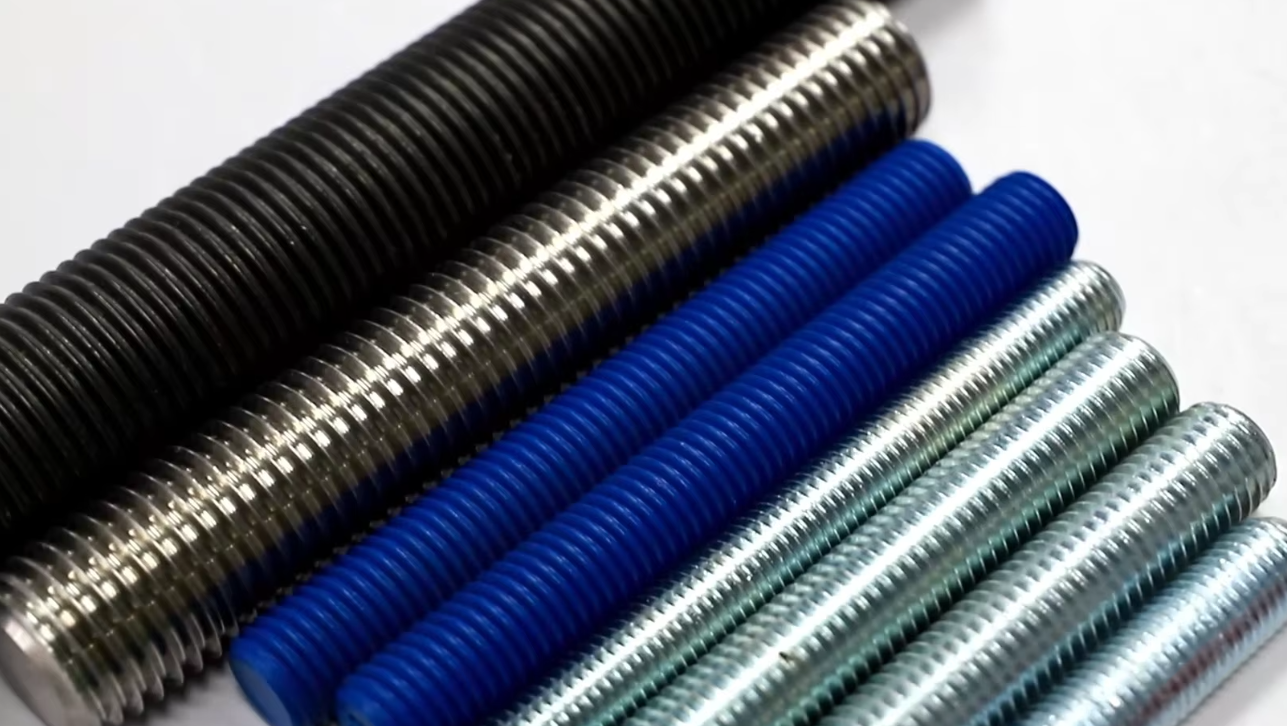

Semua empat jenis kepala bolt tersedia dengan pelbagai kemasan permukaan yang menentukan rintangan kakisan mereka dalam perkhidmatan. Kemasan yang sesuai ditentukan oleh persekitaran pengikat akan terdedah dan sebarang kekangan keserasian galvanik yang dikenakan oleh bahan dalam sambungan.
Keserasian galvanik antara kemasan pengikat dan bahan yang diapit hendaklah sentiasa disahkan. Pengikat keluli tahan karat yang bersentuhan dengan aluminium yang tidak dirawat dalam persekitaran marin atau basah boleh mempercepatkan kakisan galvanik aluminium; pengikat tergalvani celup panas yang bersentuhan dengan keluli tidak bersalut memberikan perlindungan katodik kepada keluli pada antara muka sambungan. Interaksi ini boleh diramal dan boleh diurus dengan pemilihan bahan yang betul, tetapi ia mesti dipertimbangkan pada peringkat spesifikasi dan bukannya ditemui dalam perkhidmatan.
M5*10 Gred 8.8 Bolt Kepala Hex Bebibir Keluli Karbon
Gred 12.9 Aloi Keluli Hitam Oksida Hex Soket Penutup Kepala Skru M3-M24
Keluli Aloi M5*10 Skru Soket Hex Kepala Bulat Bersalut Zink
Keluli Aloi M10*100 Kepala Hex Luaran Skru Bolt Oksida Hitam
Keluli Aloi M8×60 Gred 8.8 Bersalut Zink Kepala Hex Flange Bolt Bolt Silinder

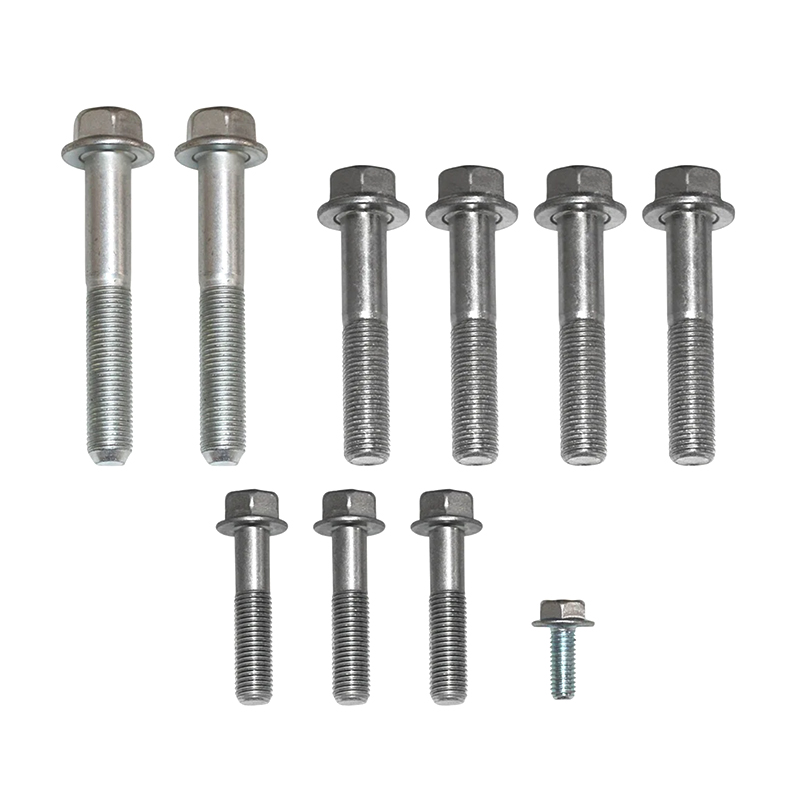

M10*160 Keluli Aloi Bolt Bebibir Hex Phosphated
