Keluli Pendakap Diterangkan: Jenis Pendakap, Sambungan Berbolt dan Pilihan Pengikat

Pendakap jarang gagal kerana pepenjuru terlalu kecil. Ia gagal pada sambungan: lubang besar yang tidak dibawa oleh sesiapa ke dalam pemeriksaan galas, bolt bergalvani celup panas diketatkan kepada nilai tork yang sama seperti yang biasa, gusset diperincikan tanpa memikirkan kesipian. Jika anda menentukan, membeli atau meluluskan keluli pendakap, mulakan pada sambungan dan bukannya ahli.

Istilah itu sendiri longgar. Pada sesetengah lukisan "keluli pendakap" bermaksud sudut atau saluran pepenjuru; pada yang lain ia meliputi keseluruhan sistem daya sisi, termasuk gusset, bolt, rod penambat dan plat asas; dalam pembinaan tolok cahaya ia biasanya bermaksud tali atau pendakap rod. Keputusan pembelian berbeza dalam setiap kes, tetapi mod kegagalan bertindih jauh lebih daripada jangkaan kebanyakan pembeli.

Apa yang Ditutup Keluli Pendakap pada Projek Sebenar

Tiga keluarga muncul lagi dan lagi, dan mereka berkelakuan sangat berbeza di bawah beban. Mengetahui yang mana satu yang anda hargakan ialah perbezaan antara petikan yang setanding dan yang mengelirukan.

Mana-mana keluarga yang anda beli, barang yang boleh dihantar ialah pakej: ahli, plat gusset, bolt, nat, mesin basuh dan, di pangkalan, batang penambat. Pakej pendakap yang dipetik tanpa perkakasan sambungan bukanlah perbandingan yang serupa.

Muatkan Laluan Pertama: Mengapa Sambungan Mentadbir

Bracing menukarkan daya mendatar kepada daya pepenjuru dan menyerahkannya ke gusset, kemudian ke bolt dalam ricih dan galas, kemudian ke lajur atau rasuk. Setiap langkah memperkenalkan kekangan yang pembeli pengikat boleh menyemak di atas kertas sebelum keluli dipotong.

• Had kelangsingan menetapkan bahagian anggota, bukan bolt. Ahli mampatan biasanya dipegang pada nisbah kelangsingan berhampiran 200, anggota ketegangan hampir 300.
• Kiraan bolt pemacu jarak tepi dan jarak hujung. Melangkah ke bawah kira-kira satu setengah diameter bolt jarak tepi mengundang koyak tanpa mengira gred.
• Kesipian Gusset adalah nyata. Pendakap bekerja mengenai centroidnya masih memindahkan momen ke dalam plat jika garis kerja tidak bersilang.
• Ricih blok dan pemeriksaan bahagian Whitmore selalunya saiz plat, yang kemudiannya menentukan jarak bolt dan ketebalan plat.
• Keadaan permukaan faying menentukan sama ada sambungan boleh dipanggil slip-kritikal sama sekali; cat, galvanizing dan skala kilang semuanya mengubah pekali geseran.

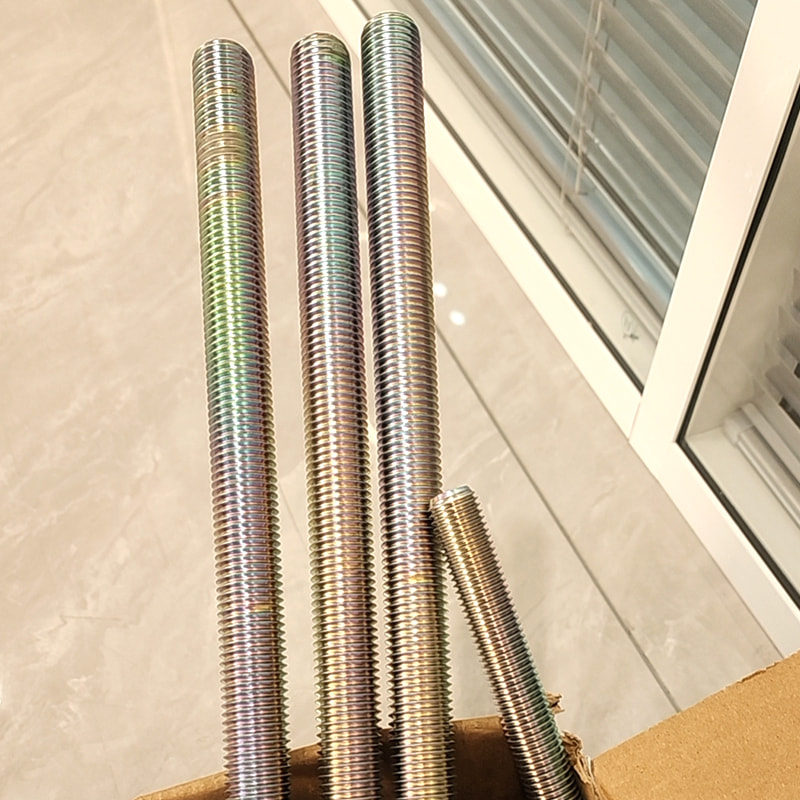

Untuk pendakap silang tegangan sahaja dalam bingkai industri, rod itu sendiri biasanya bahagian yang mudah. Rod berulir ASTM A193 B7 dengan pengganding memberikan kekuatan yang boleh diramalkan dan mudah ditegangkan di tapak, dengan syarat salutan dan pelinciran benang dinyatakan bersama supaya kacang ambil tidak hempedu.

ASTM A193 B7 Batang Berulir Keluli Aloi Untuk pendakap silang tegang sahaja, rod keluli aloi B7 ini menawarkan kekuatan tertentu dan ketegangan di tapak dengan pilihan salutan dan pelinciran yang diselaraskan. Lihat Produk →

Pendakap rod mempunyai satu keperluan yang mudah diabaikan dalam pembelian: pin atau clevis pada setiap hujung mesti bertolak ansur dengan pergerakan sudut rod langsing. Satu bolt melalui lubang besar bukanlah pengganti.

Bolt dan Jenis Lubang: Perbandingan Praktikal

Ini adalah jadual yang patut diletakkan di hadapan pembekal. Gred tersedia secara meluas; kelas sambungan ialah perkara yang gagal dinyatakan oleh kebanyakan petikan.

Di mana kelajuan lebih penting daripada kos pertama, bolt kawalan ketegangan dalam keluarga F1852 mengeluarkan sepana tork daripada persamaan: ricih hujung splined pada tegangan yang ditentukan dan pemeriksaan menjadi visual. Tukar ganti ialah harga unit yang lebih tinggi sedikit dan keperluan mesin basuh yang lebih ketat.

ASTM F1852 A325 Bolt Twist-Off Hex Heavy Untuk pemasangan keluli struktur yang lebih pantas, bolt kawalan tegangan ini ricih pada tegangan tertentu dan memberikan pengesahan visual prabeban yang dicapai. Lihat Produk →

Metrik Tersembunyi: Taburan Tork-ke-Pramuat

Pembeli membandingkan gred kekuatan dan jarang bertanya tentang serakan geseran. Namun serakan adalah yang menjadikan spesifikasi pramuat menjadi hujah tapak, kerana sepana tork yang sama menghasilkan daya pengapit yang sangat berbeza pada kemasan yang berbeza.

Akibat praktikal adalah mudah. Galvanizing hot-dip meningkatkan geseran tanpa diduga melalui kekasaran benang dan pembentukan zink, jadi pemasangan berkekuatan tinggi bergalvani memerlukan sama ada kacang pelincir, nilai tork berasaskan ujian atau kaedah kawalan ketegangan. Menganggap bolt pendakap bergalvani sebagai boleh ditukar ganti dengan yang biasa adalah salah satu ralat yang paling biasa dan paling tidak kelihatan dalam pakej.

Tempat Pengikat Keluli Pendakap Digunakan

Permintaan tidak tersebar secara sama rata, dan campuran itu menerangkan sebab bahasa spesifikasi sangat berbeza antara pembeli.

Kerja-kerja industri dan gudang cenderung untuk membeli rod ketegangan sahaja dan pendakap chevron dalam jumlah, dengan kemasan tergalvani dan dokumentasi ringkas. Kerja komersial berbilang tingkat membeli sambungan kritikal gelincir dan bolt kawalan ketegangan, dan ia meminta sijil kilang dan laporan ketebalan salutan sebelum keluli meninggalkan kedai.

Urutan Pemilihan Lima Langkah

1. Betulkan bekas beban dan had hanyut. Pendakap angin sahaja dan pendakap seismik adalah produk yang berbeza dalam segala hal kecuali penampilan.
2. Pilih kelas sambungan. Galas, slip kritikal atau ketegangan sahaja. Keputusan ini membetulkan keluarga bolt dan kaedah pemeriksaan.
3. Saiz pengikat, kemudian periksa pinggan. Bearing, terkoyak dan ricih blok biasanya mengawal gusset, dan gusset mengawal jarak bolt.
4. Padankan salutan dengan pendedahan. Penyaduran zink dalaman, galvanizing hot-dip luaran kepada ISO 1461, persekitaran kimia atau pantai PTFE atau kepingan zink.
5. Kunci kertas kerja. Sijil kilang, ketebalan salutan, rekod ujian tork atau ketegangan dan pelan pemeriksaan yang dipersetujui sebelum pesanan pembelian.

Langkah dua dan tiga ialah tempat kerja tersuai biasanya masuk. Plat gusset bengkok, clevis dikimpal atau panjang rod bukan standard adalah permintaan biasa, dan ia berbaloi untuk menaikkannya pada peringkat sebut harga dan bukannya selepas lukisan fabrikasi diluluskan. Pembekal yang menjalankan berdedikasi program OEM dan ODM biasanya boleh mengesahkan kebolehlaksanaan daripada lakaran dalam beberapa hari.

Di pangkalan, daya pendakap menjadi terbalik, dan di situlah batang penambat memperoleh simpanan mereka. Perkara pemilihan gred: Gred 36 membengkok dan menghasilkan dengan cara yang mulur, Gred 105 membawa lebih banyak beban tetapi meninggalkan sedikit ruang untuk salah jajaran lubang, dan perbezaan dalam pembenaman yang diperlukan adalah ketara.

ASTM F1554 Hot-Dip Galvanized Anchor Bolts Untuk sambungan asas yang memindahkan daya pendakap ke dalam konkrit, bolt penambat keluli karbon F1554 ini tersedia dengan kemasan tergalvani celup panas. Lihat Produk →

Penyelenggaraan, Pemeriksaan dan Pematuhan

Bingkai pendakap diperiksa sekali dan kemudian dilupakan selama beberapa dekad, jadi butiran yang masih ada adalah yang didokumenkan semasa pemasangan.

• Periksa semula pramuat selepas pertama kali dimuatkan. Embedment dan coating creep relax joints pada minggu pertama; tork semula yang dijadualkan pada sampel sambungan menangkapnya.
• Membaiki kerosakan salutan sebelum penyerahan. Tepi potong dan galvanizing yang rosak adalah tempat kakisan bermula, dan sentuhan kaya zink jauh lebih murah daripada lawatan balas.
• Perhatikan risiko kerosakan hidrogen. Pengikat berkekuatan tinggi saduran elektrik memerlukan penaik selepas penyaduran, dan galvanizing hot-dip gred sangat tinggi dihadkan dalam beberapa spesifikasi.
• Pastikan kebolehkesanan utuh. Nombor haba yang menghubungkan bolt ke sijil kilang adalah perkara pertama yang diminta oleh juruaudit.
• Ikut piawaian pentadbiran. A325 dan A490 telah disatukan ke dalam ASTM F3125, dan peraturan pelaksanaan datang daripada EN 1090-2 atau spesifikasi RCSC bergantung pada pasaran.

Keperluan pemasangan dan ujian selalunya merupakan jurang antara bingkai yang mematuhi dan yang ditolak, dan keperluan standard untuk pemasangan dan ujian bolt berkekuatan tinggi patut dibaca sebelum krew ereksi bergerak, bukan selepas itu.

Dapatkan kelas sambungan, salutan dan kaedah pemeriksaan yang dipersetujui pada peringkat sebut harga dan keluli pendakap menjadi pembelian yang boleh diramal. Biarkan mana-mana satu daripada tiga terbuka, dan hujah berpindah ke tapak, di mana ia sentiasa lebih mahal untuk diselesaikan.
